Technológia 5G vlákien z optických káblov
Prispôsobenie ďalšieho - Generovanie bezdrôtových sietí
Nasadenie piatej bezdrôtovej technológie Generetion (5G) predstavuje jeden z najvýznamnejších pokrokov v telekomunikačnej infraštruktúre od príchodu internetu.
Zavedenie
Zatiaľ čo 5G sľubuje bezprecedentné rýchlosti, ultra - nízka latencia a masívne pripojenie zariadenia, realizácia týchto schopností do značnej miery závisí od robustnej infraštruktúry zadnej strany. Jadrom tejto infraštruktúry leží pokročilá technológia 5G optických káblových káblov, ktorá slúži ako kritická chrbtica, ktorá umožňuje plynulý prenos údajov medzi bunkovými vežami, dátovými centrami a prvkami základnej siete.
Vývoj z sietí predchádzajúcej generácie do 5G predstavuje zásadne odlišné požiadavky na infraštruktúru optických vlákien. Na rozdiel od sietí 4G, ktoré by mohli tolerovať požiadavky na vyššiu latenciu a nižšie požiadavky na šírku pásma, siete 5G vyžadujú 5G roztoky z optických káblov 5G schopné podporovať rýchlosti až do 10 Gbps a neskôr, pričom latencia sa zníži na iba milisekundy. Táto transformácia si vyžaduje komplexné pochopenie toho, ako sa moderná technológia optických káblov 5G integruje s sieťou 5G siete.
Základné princípy technológie optických vlákien v sieťach 5G

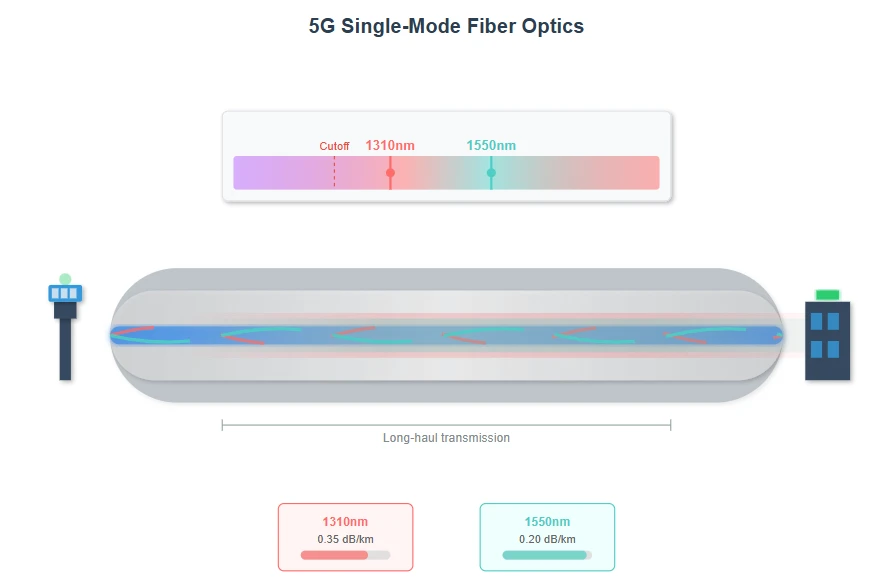

Optická teória vlnovodov a 5G aplikácie
Základ výkonu 5G optického kábla vlákien spočíva v zásadách teórie optických vlnovodov. Single - vlákna režimu, ktoré tvoria chrbticu 5G infraštruktúry, fungujú obmedzením šírenia svetla na jeden režim, čím sa eliminuje modálna disperzia, ktorá by inak mohla obmedziť kapacitu šírky pásma.
Udržiavaním priemeru jadra približne 8–10 μm a prevádzkovaním primárne pri vlnových dĺžkach 1310 nm a 1550 nm dosahujú tieto vlákna ultra - nízku útlm a vysokú chromatickú disperznú toleranciu.
V pokročilých konštrukciách optických káblov 5G, optimalizovaných profilov indexu lomu a pevnejších geometrických tolerancií ďalej zvyšujú integritu signálu, čo umožňuje podporu pre multiplexovanie hustého vlnového dĺžky (DWDM) a koherentné prenosové systémy. To zaisťuje škálovateľnosť a spoľahlivosť potrebnú pre vysoké - kapacita 5G Fronthaul, MidHaul a Backhaul.
Priemer jadra približne 9 mikrometrov v štandardnom jednom - vláknach režimu umožňuje optimálny prenos svetla a zároveň minimalizovať degradáciu signálu na veľké vzdialenosti, čo z neho robí kľúčovú vlastnosť konštrukcie 5G optických káblov.
Táto presná veľkosť jadra podporuje jedinú propagáciu režimu režimu single - pri vlnových dĺžkach 1310 nm a 1550 nm, kde útlm vlákien je najnižší, zvyčajne pod 0,35 dB/km a 0,20 dB/km. Okrem toho redukovaná modálna disperzia umožňuje 5G optického kábla s optickým káblom 5G prenášať terabit - dátové toky na úrovni so stabilnou latenciou, čo je rozhodujúce pre pripojenia Fronthaul a Backhaul.
Pokročilé návrhy káblov tiež integrujú optimalizované priemery opláštenia (125 μm), prísne ovládacie prvky koncentrickosti a disperznosť s nízkym polarizačným režimom (PMD), čím sa zabezpečuje spoľahlivý výkon v multiplexingu hustej vlnovej dĺžky (DWDM) a koherentné optické prenosové systémy, ktoré podčiarku -} generovanie 5G sietí.
V sieťach 5G sa stávajú obzvlášť kritické charakteristiky medznej vlnovej dĺžky single -. Prevádzkové vlnové dĺžky sa zvyčajne pohybujú od 1310 nm do 1550 nm, pričom posledne uvedené poskytujú optimálne charakteristiky prenosu pre dlhé - pritiahnuté spojenia medzi 5G základnými stanicami a centrálnymi kanceláriami, čo z neho robí nevyhnutnú vlastnosť konštrukcie optických káblov s 5G vláknami.
Cutoff Waveght, všeobecne špecifikovanú pod 1260 nm pre ITU - T G.652 vlákna, zaisťuje, že sa šíria iba základný režim, čím potlačujú vyššie režimy objednávok, ktoré by mohli zaviesť disperziu a zvýšiť stratu signálu. Pri 1550 nm vlákna vykazujú svoje najnižšie hladiny útlmu (okolo 0,20 dB/km) a vysokú chromatickú disperznú toleranciu, čo umožňuje multiplexovanie hustého vlnového dĺžky (DWDM) a koherentné prenosové systémy.
Moderná výroba optických káblov 5G vlákien tiež obsahuje prísne ovládanie priemeru poľa režimu, efektívnej plochy a disperzie polarizačného režimu (PMD), čo zabezpečuje škálovateľnosť pre optické rozhrania 400G/800G a budúce terabitové prepravné systémy.
Správa disperzie v 5G vláknitých sieťach
Disperzia chromatickej disperzie a polarizačného režimu (PMD) predstavuje významné výzvy v implementáciách 5G optických káblov. Chromatická disperzia spôsobuje, že rôzne vlnové dĺžky svetla sa pohybujú rôznymi rýchlosťami cez vlákno, čo vedie k rozšíreniu impulzov, ktoré môže vážne ovplyvniť vysoké - rýchlosť 5G prenosu údajov.
Chromatická disperzia
Pokročilé techniky kompenzácie disperzie vrátane disperzie - posunuté vlákna a moduly kompenzácie disperzie sa používajú v 5G optických káblových systémoch 5G na udržanie kvality signálu počas predĺžených prenosových vzdialeností. Chromatická disperzia vzniká, pretože rôzne vlnové dĺžky svetla prechádzajú mierne odlišnými rýchlosťami vo vlákne, čo vedie k rozširovaniu impulzov a zníženej integrite údajov pri vysokých bitových rýchlostiach.
V Long - haul 5g chrbtice siete pracujúcich pri 100 g, 400 g alebo dokonca 800 g je riadenie disperzie rozhodujúce na minimalizáciu bitov - chybových miery a zachovanie nízkej latencie. Moderná 5G optická káblová infraštruktúra integruje optimalizované profily indexu lomu, moduly kompenzácie disperzie (DCMS) a pokročilá koherentná detekcia s digitálnym spracovaním signálu (DSP), aby sa zabezpečila spoľahlivý prenos v stovkách kilometrov bez regenerátorov.
Polarizačný režim
Moderná výroba optických káblov 5G vlákien obsahuje počas procesu výkresu vlákien špecializované techniky spriadania, aby sa minimalizovali efekty PMD spriemerovaním dvojlomu. PMD sa vyskytuje, keď rôzne polarizačné režimy svetla prechádzajú mierne odlišnými rýchlosťami, čo vedie k skresleniu impulzov a zníženému výkonu systému pri vysokých dátových rýchlostiach. V pokročilých prenosových systémoch 100G a 400G môže nadmerné PMD prísne obmedziť prenosovú vzdialenosť a spoľahlivosť siete.
Aby ste to vyriešili, výrobcovia vlákien starostlivo kontrolujú geometrickú uniformitu, profily indexu lomu a distribúciu zvyškového napätia okrem použitia spriadania vlákien. V kombinácii s spracovaním digitálneho signálu (DSP) v koherentných prijímačoch tieto vylepšenia zabezpečujú, že 5G optický kábel s optickým káblom 5G udržiava Ultra {- nízke hodnoty PMD, podporujú dlhé {- nasadenie siete a metro siete so stabilnými, vysokými {{4} kapacitami.
Disperzia polarizačného režimu, ktorý vyplýva z miernych asymetrií v geometrii vlákien, sa stáva čoraz problematickejším pri vysokých bitových rýchlostiach požadovaných pomocou aplikácií 5G. Moderná výroba optických káblov 5G vlákien obsahuje počas procesu výkresu vlákien špecializované techniky spriadania, aby sa minimalizovali efekty PMD. Tieto techniky zahŕňajú kontrolovanú rotáciu vlákna počas výroby, účinne spriemerujú dvojlom a zníženie oneskorenia diferenciálnej skupiny medzi ortogonálnymi režimami polarizácie.
Pokročilé typy vlákien pre 5G infraštruktúru
G.652 na G.656 Vývoj vlákien
Postup medzinárodných štandardov vlákien Medzinárodnej telekomunikačnej únie (ITU) z G.652 do G.656 odráža vyvíjajúce sa požiadavky vysokých {{{}} sietí ako 5G. G.652 Štandardné vlákna, hoci sú primerané pre mnohé aplikácie, vykazujú absorpciu vo vode okolo 1383 nm, ktorá obmedzuje multiplexovanie vlnovej dĺžky (WDM), ktoré sú nevyhnutné5G vláknitý zrakový kábelvýkon.
G.652 Štandardné vlákna
Najčastejšie nasadené vlákna režimu režimu {-, vhodné pre väčšinu aplikácií, ale s obmedzeniami vo WDM v dôsledku absorpcie vo vode okolo 1383 nm sa tiež používajú v nasadení 5G optických káblov. Tieto vlákna majú nulu - disperznú vlnovú dĺžku okolo 1310 nm.
G.655 non - nulové disperzie - posunuté vlákna
Ponúknite lepší výkon pre husté aplikácie WDM, ktoré sú bežné v 5G backhaul siete. Tieto vlákna sú široko používané v 5G optických káblových systémoch 5G, pretože udržiavajú malé, ale ne - nulové disperzie cez C {{}} pásmo (1530–1565 nm), čo bráni štyrom {- zamiešania vlny pri účinnom prenose WDM.
G.656 Rozšírené vlákna kapely
Rozšírte okno prenosu tak, aby zahŕňalo oba C - pásmo a l - vlnové dĺžky pásma, čo poskytuje ďalšiu kapacitu na rastúce požiadavky na rast údajov v sieťach 5G. Tieto vlákna sú dôležitou súčasťou 5G optickej káblovej infraštruktúry z optických vlákien, ktorá podporuje vyššie počty kanálov a dlhšie vzdialenosti prenosu.
Ohyb - necitlivé vlákna pre nasadenie 5G
Tento priemysel
G.657 Bend - necitlivé single - vlákna režimu predstavujú rozhodujúci pokrok pre inštalácie 5G optických káblov. Tradičné vlákna trpia významnými optickými stratami, keď sú vystavené tesným ohýbaním polomerov bežných v hustých mestských nasadeniach 5G.
G.657 Fibre obsahujú modifikované profily indexu lomu, ktoré udržiavajú nízke straty ohybu, a to aj na RADII, ktoré sú malé ako 5 - 7,5 mm, čo umožňuje flexibilnú inštaláciu flexibilného 5G optického kábla v obmedzených priestoroch typických pre nasadenie malých buniek 5G.
Znížená citlivosť na ohyby týchto vlákien sa ukazuje ako obzvlášť cenná v distribuovaných anténnych systémoch (DAS) a v malých bunkových inštaláciách, kde sa musí 5G optický kábel navigovať cez existujúcu stavebnú infraštruktúru a tesné priestory. Táto flexibilita výrazne znižuje náklady na inštaláciu a zložitosť pri zachovaní optimálneho optického výkonu.
Znížená strata ohýbania pri polomeroch až na 5 mm
Káble z optických vlákien sú teraz vybavené zníženou stratou ohybu, udržiavajúc stabilný výkon aj pri okruhu 5 mm.
Umožňuje inštaláciu v tesných priestoroch a mestských prostrediach
Káble z optických vlákien umožňujú spoľahlivú inštaláciu v tesných priestoroch a mestských prostrediach bez straty výkonu.
Podporuje nasadenie malých buniek a implementácie DAS
Káble z optických vlákien podporujú aplikácie malých buniek a DAS pre spoľahlivé, vysoké - pripojenie kapacity.
Znižuje náklady na inštaláciu prostredníctvom zjednodušeného smerovania
Káble z optických vlákien nižšie náklady na inštaláciu prostredníctvom zjednodušeného smerovania a ľahšej manipulácie.
Výrobné procesy pre 5G káble z optických vlákien
Technológie výroby preformu
01
Výroba preformu pre 5G káblov z optických vlákien
Výroba vysokého - Kvalita 5G optického kábla Fiber začína výrobou preformu s použitím pokročilých techník, ako je axiálna depozícia pary (VAD) a vonkajšie depozície pár (OVD). Tieto procesy umožňujú presnú kontrolu profilov indexu lomu nevyhnutné pre optimálny výkon 5G.
02
Proces VAD pre jednotné optické vlastnosti
Pred skutočnou inštaláciou budeme komunikovať so zákazníkom, aby sme pochopili potreby a požiadavky inštalácie a vypracovali inštalačný plán pre projekty káblových káblových káblov 5G.
03
OVD technika pre presné riadenie opláštenia
Inštalácia a uvedenie do prevádzky špecifických výrobkov z optických káblov s 5G; Odpovedzte na otázky spotrebiteľov, odpovedzte na spotrebiteľské otázky a zaoberajte sa spotrebiteľským komentárom.
Predformné výrobné kroky
Technológie kreslenia a poťahovania vlákien
Proces výkresu vlákien transformuje preformy na kontinuálne optické vlákna prostredníctvom starostlivo kontrolovaného vykurovania a kreslenia. V prípade aplikácií z optického kábla s 5G vlákna sa musia optimalizovať parametre kreslenia, aby sa minimalizovalo PMD pri zachovaní mechanickej pevnosti. Pokročilé kreslenie veží obsahujú reálne - systémy monitorovania času, ktoré nepretržite merajú priemer vlákna, sústrednosť a optické vlastnosti, aby sa zabezpečila konzistentnosť.
01
Zaťaženie pred formou
Proces začína opatrným načítaním skla predformu do veže kreslenia vlákien. Správne zarovnanie je nevyhnutné na zabezpečenie konzistentnej geometrie a vysokej výroby z optických káblov z optických káblov vlákien.
02
Vysoká - teplotná pec
Špička preformu je zahrievaná na približne 2 000 stupňov v grafickej alebo keramickej peci. V tomto štádiu je zmäkčené sklo nakreslené do jemných vlákien s presným priemerom 125 μm, čím sa vytvára jadrová štruktúra 5G káblov optických vlákien.
03
Poťahová aplikácia
Duálne - vrstvy akrylátových povlakov sa aplikujú bezprostredne po kreslení na ochranu povrchu vlákna. Tieto povlaky poskytujú mechanickú pevnosť a odolnosť voči environmentálnym napätiam, čím sa zabezpečí dlhá - spoľahlivosť 5G optických káblov 5G.
04
Vinutie presnosti
Dokončené vlákno sa nepretržite monitoruje na priemer a potom sa namontuje na kotúče pod kontrolovaným napätím. Tento krok zabraňuje poškodeniu pri príprave vlákna na ďalšie spracovanie do 5G optických káblov.
Proces potiahnutia aplikuje ochranné polyméry na nakreslené vlákna, zvyčajne pozostávajúce z mäkkého vnútorného povlaku a tvrdšieho vonkajšieho povlaku. Tieto povlaky chránia sklenené vlákno pred environmentálnymi faktormi a zároveň poskytujú mechanickú ochranu počas výroby a inštalácie káblov. V prípade aplikácií z optických káblov s 5G môžu špecializované povlaky obsahovať ďalšie vrstvy na zvýšenú ochranu vlhkosti a stabilitu teploty.

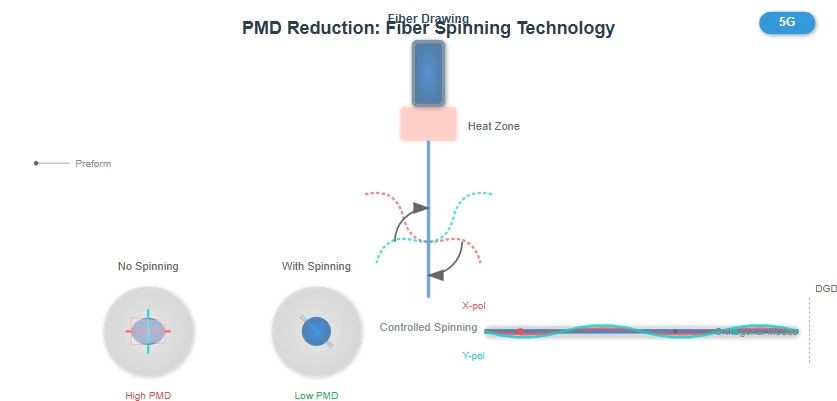

Technológia spin pre redukciu PMD
Riadené vlákno točenie
Moderná výroba z optických káblov 5G vlákien obsahuje počas procesu výkresu sofistikované technológie spinov, aby sa minimalizovala PMD. Kontrolované vlákniny spriemerovanie v priemere účinky dvojlomového vplyvu, ktoré by inak spôsobili degradáciu signálu pri vysokej - rýchlosti 5G prenosov.
Tieto techniky spriadania zahŕňajú presnú rotáciu vlákna počas kreslenia, zvyčajne pri frekvenciách v rozsahu od 1 do 15 Hz, účinne skramujú polarizačné stavy a znižujú oneskorenie diferenciálnej skupiny v 5G kábloch optických vlákien.
Kľúčové parametre
- Rozsah frekvencie rotácie: 1-15 Hz
- Typická spin amplitúda: 1-3 stupne
- Zníženie PMD: až 90%
Popis výrobkov
Výhody technológie pásky vlákien
Vysoké - Hustota 5G Návrhy optických káblov Fiber sa stále viac spoliehajú na technológiu pásových vlákien, aby sa maximalizoval počet vlákien v rámci kompaktných káblových štruktúr. Stukové vlákna pozostávajú z viacerých vlákien usporiadaných v konfigurácii plochej stuhy, čo umožňuje účinné techniky zostrihov hmoty, ktoré výrazne skracujú čas inštalácie pre veľké káble s počtom vlákien, ktoré sú spoločné v 5G infraštruktúre.
Vyššia hustota vlákien (až do 144 vlákien na stuhu)
01
Rýchlejšia hmotnostná fúzna zostrih (až 12 vlákien naraz)
02
Znížený priemer kábla pre rovnaký počet vlákien
03
Vylepšená mechanická ochrana vlákien
04
Zvýšená účinnosť konektora
05
Výroba páskych vlákien pre 5G káblov z optických vlákien vyžaduje presnú kontrolu nad umiestnením vlákien a materiálov matíc stužiek, aby sa zabezpečila konzistentný optický výkon vo všetkých vláknach. Pokročilé vybavenie na výrobu stužiek udržiava prísne tolerancie na rozstupy vlákien a aplikuje špecializované matricové materiály, ktoré poskytujú mechanickú integritu a zároveň umožňujú prístup k individuálnemu prístupu k zostrihu operácií v nasadení 5G optických káblov.
Sekundárne povlaky a kontrola nadmernej dĺžky
Proces sekundárneho náteru pre 5G káblov z optických vlákien poskytuje dodatočnú ochranu za povlakmi primárnych vlákien. Tento proces zvyčajne zahŕňa nanášanie 900 - tesné mikrometer - pufrované povlaky alebo umiestnenie vlákien do voľných vyrovnávacích trubíc naplnených zlúčeninami blokujúcimi vodu.
Kontrola nadmernej dĺžky počas sekundárneho povlaku zaisťuje, že 5G káblov z optických vlákien udržiavajú optimálne charakteristiky reliéfu kmeňa nevyhnutné pre dlhé - spoľahlivosť pojmu v 5G inštaláciách.
Správne riadenie nadmernej dĺžky zabraňuje napätiu vlákien počas inštalácie 5G optického kábla a tepelnej cyklistiky, čo by inak mohlo viesť k zvýšeniu optických strát alebo rozbitiu vlákien. Pre vysoké - Spoľahlivosť 5G aplikácií sa nadbytočná dĺžka zvyčajne pohybuje od 0,1% do 0,5%, starostlivo vyvážená, aby sa zabezpečila zmiernenie napätia bez nadmernej dĺžky kábla.
Všetky - dielektrické self - podporné (ADSS) káble
Návrhy káblov ADSS sa ukazujú ako obzvlášť cenné pre inštalácie 5G optických káblov, ktoré si vyžadujú nasadenie letectva bez kovových komponentov. Tieto káble obsahujú vysoké - pevnosť aramid priadze alebo sklo - zosilnené plastové tyče, aby sa zabezpečila mechanická podpora pri udržiavaní úplných dielektrických vlastností. Káble ADSS umožňujú nasadenie 5G v oblastiach, kde kovové káble môžu zasahovať do existujúcej elektrickej infraštruktúry.
ADS káblové inžinierstvo
Výpočty návrhu pre ADS5G káble z optických vlákienMusí sa zohľadniť zaťaženie vetrom, zaťaženie ľadu a variácie teploty, aby sa zabezpečilo dlhé - termínovú mechanickú spoľahlivosť.
Faktory environmentálneho zaťaženia
Pokročilé modelovacie techniky optimalizujú 5G parametre konštrukcie z optických káblov 5G vrátane umiestnenia priadze, priemer kábla a materiálov na plášte.
Mechanický dizajn
Pevnosť v ťahu v 5G optických káblov sa dosahuje prostredníctvom non - kovové zosilnenie, zvyčajne aramidové vlákna alebo sklo - zosilnený plast.
Dielektrické vlastnosti
Káble s optickými vláknami 5G neposkytujú žiadne stredne pokročilé odkazy, ktoré ponúkajú jednu - Stop Service pred dizajnom, spracovaním, skúškou formou k hromadnej výrobe.
Testovanie a kontrola kvality pre 5G aplikácie
Optická časová doména reflektometria
Testovanie OTDR predstavuje základnú techniku kontroly kvality pre overenie 5G optického kábla. OTDR nástroje vkladajú optické impulzy do vlákien a analyzujú spätne rozptýlené svetlo na identifikáciu defektov, zostrihov a konektorov pozdĺž dĺžky vlákien. V prípade aplikácií 5G musí testovanie OTDR overiť, či optické straty zostávajú v prísnych špecifikáciách vo všetkých prevádzkových vlnových dĺžkach.
Moderné OTDR vybavenie obsahuje viac možností vlnovej dĺžky, čo umožňuje komplexné testovanie systémov WDM bežných v5G vláknitý zrakový kábelsiete. Pokročilé funkcie OTDR zahŕňajú automatické možnosti merania a sofistikovaný analytický softvér, ktorý dokáže identifikovať jemné defekty, ktoré môžu ovplyvniť vysokú - rýchlosť5G vláknitý zrakový kábelprenos
Meranie útlmu
Strata vlákien v DB/km pri vlnových dĺžkach 1310 NM, 1550 NM a 1625 NM
Analýza straty udalostí
Meranie straty v spojoch, konektoroch a iných diskrétnych udalostiach
Testovanie straty návratnosti
Meranie odrazeného výkonu v bodoch pripojenia
Overovanie dĺžky
Presné meranie dĺžky vlákien s ± 0,5% typickou presnosťou
Popis výrobkov
Multimódové merania šírky pásma vlákien pre 5G aplikácií využívajú preplnené techniky spustenia (OFL) a účinné techniky modálnej šírky pásma (EMP). Zatiaľ čo vlákna s jedným {- dominujú Long - haul 5G aplikácie, multimódové vlákna zostávajú dôležité pre kratšie pripojenia v dátových centrách a zariadeniach podporujúcich 5G infraštruktúru.
Techniky merania šírky pásma
Preľudnené spustenie (OFL)
Preľudnené spustenie (OFL) používa široký - šikmý zdroj svetla na vzrušenie všetkých možných režimov šírenia v multimódovom vlákne, čím sa zabezpečuje rovnomerná modálna excitácia. Táto metóda poskytuje konzervatívne meranie šírky pásma, pretože má tendenciu odhaľovať najhoršie - Výkon modálnej disperzie prípadu.
Pri výrobe optických káblov vlákien je testovanie OFL obzvlášť užitočné pre staršie overovanie multimódového vlákna a dodržiavanie štandardov, ako sú ANSI/TIA - 455-204 a IEC 60793-1-41. Zatiaľ čo novšie systémy sa často spoliehajú na spustenie obmedzeného režimu (RML) pre vyššiu presnosť vo vysokorýchlostných aplikáciách, OFL zostáva cenná pre kvalifikáciu nainštalovaných vláknových základní a zabezpečuje spätnú kompatibilitu v podnikových sieťach a starších telekomunikačných infraštruktúrach.
Účinná modálna šírka pásma (EMP)
Efektívna modálna šírka pásma (EMB) poskytuje presnejšiu predikciu výkonu šírky pásma systému pre multimódové vlákna, keď sa používa s vertikálnym - povrchom dutiny - emitujúcimi zdrojmi laser (vcsel). Na rozdiel od tradičných preplnených metód spustenia (OFL), testovanie EMP predstavuje skutočné podmienky spustenia modálneho spustenia VCSEL, ktoré nadchnú iba podskupinu režimov vlákien, a nie všetky možné režimy.
Vďaka tomu je EMP spoľahlivejšia metrika na vyhodnotenie vlákien v vysokom - rýchlosti krátke - dosah aplikácií ako 40G, 100G a 400 g ethernet. V výrobe optických káblov vlákien sú merania EMM nevyhnutné na overenie dodržiavania štandardov IEEE 802.3 a za zabezpečenie toho, aby káble podporovali prísne požiadavky na šírku pásma moderných dátových centier a podnikových sietí.
Začlenením EMP do kontroly kvality môžu výrobcovia zaručiť multimódové vlákna dodávať konzistentné nízke - latenciu a vysoký - výkon kapacity za realistických prevádzkových podmienok.
Merania EMP poskytujú presnejšie predpovede šírky pásma pre vertikálne - povrch dutiny - emitujúce laser (vcsel) zdrojy bežne používané v dosahu aplikácií High -. Tieto merania zodpovedajú za podmienky modálneho spustenia typické pre zdroje VCSEL, ktoré poskytujú lepšiu koreláciu so skutočným výkonom systému v prepojeniach 5G zariadení.
Úvahy o životnom prostredí a ochrana káblov
Voda - blokovanie a ochrana životného prostredia
Inštalácie 5G z optických káblov musia odolávať rôznym podmienkam prostredia od podzemných potrubí po letecké rozpätia vystavené extrémom počasia. Voda - technológie blokovania bránia vniknutiu vlhkosti, ktoré by mohli spôsobiť stmavnutie vodíka alebo zmrazenie v optických vláknach. Super - Absorpčné polyméry a voda - blokujúce pásky poskytujú viac bariér proti preniknutiu vlhkosti.
Materiály na plášť pre 5G aplikácie musia vyvážiť mechanickú ochranu s flexibilitou pre inštaláciu v obmedzených priestoroch. Polyetylénové a polyuretánové bundy ponúkajú vynikajúcu ochranu životného prostredia pri zachovaní flexibility pri nízkych teplotách. Špecializované formulácie môžu zahŕňať UV stabilizátory pre letecké inštalácie alebo plameň - retardujúce zlúčeniny pre vnútorné aplikácie.
zvýraznenie výhod našich výrobkov
Voda - blokujúci gél
Vyplňuje medzery v jadre kábla
Obrnené bundy
Oceľ alebo hliník na ochranu hlodavcov
Stabilizácia UV
Pre vonkajšie letecké inštalácie
Teplotný odpor
-40 Stupeň do +85 Operačný rozsah -40 stupňov 至 +85 Stupeň
Úvahy o ťahaní a inštalácii kábla
Mechanické vlastnosti 5G optického kábla 5G musia podporovať inštaláciu v existujúcej infraštruktúre pri zachovaní optického výkonu. Špecifikácie pevnosti v ťahu sa zvyčajne pohybujú od 600 N pre vnútorné káble po niekoľko tisíc Newtonov pre vonkajšie inštalácie. Správny dizajn kábla distribuuje ťahanie síl prostredníctvom členov pevnosti, a nie optické vlákna, čím sa počas inštalácie bráni poškodeniu.
Pokyny na inštaláciu parametrov
Inštalačné techniky pre 5G optické kábel 5G musia zodpovedať za prísne požiadavky na polomer ohybu a potenciálne ťahanie napätia. Pred - plánovanie inštalácie zahŕňa prieskumy dráhy a výpočty ťahania napätia, aby sa zabezpečilo, že špecifikácie káblov zodpovedajú požiadavkám na inštaláciu. Správne inštalačné postupy zabránia poškodeniu, ktoré by sa mohlo prejaviť ako zvýšené optické straty alebo znížené dlhé - Spoľahlivosť.
| Kábel | Napätie | Polomer Min Bend (statický) | Polomer Min Bend (dynamická) | Váha |
|---|---|---|---|---|
| Vnútorná distribúcia | 600 N | 15x OD | 20x OD | 5-10 kg/km |
| Vonkajší kanál | 2000 N | 10x OD | 15x OD | 15-30 kg/km |
| Reklamné letecké | 10000+ N | 12x OD | 20x OD | 40-80 kg/km |
| Priamy pohreb | 3000 N | 10x OD | 15x OD | 25-50 kg/km |
Budúci vývoj a rozvíjajúce sa technológie
Pokročilé výrobné techniky
Rozvíjajúce sa výrobné techniky pre 5G z optického kábla sa zameriavajú na zlepšenie efektívnosti výroby pri zachovaní vynikajúceho optického výkonu. Automatizované výrobné procesy zahŕňajú algoritmy strojového učenia na optimalizáciu parametrov kreslenia v reálnom - čase, zníženie variability a zlepšenie výnosu. Tieto pokročilé systémy monitorujú súčasne viaceré parametre procesu a vykonávajú automatické úpravy, aby sa udržali optimálne charakteristiky vlákien.
Ai - Optimalizovaný výkres
Algoritmy strojového učenia analyzujú údaje o procesoch v reálnom - čas na optimalizáciu parametrov výkresu vlákien, zlepšenie konzistentnosti a zníženie defektov.
Potenciálne zlepšenie: 30% zníženie variability výroby
Nové techniky preformu
Pokročilé metódy depozície ponúkajú lepšiu kontrolu nad profilmi distribúcie Dopant a indexu lomu, čo umožňuje vlákna s vyšším výkonom.
Potenciálne zlepšenie: o 20% vyššia kapacita šírky pásma
Nanoštruktúrované povlaky
Ďalej - generované materiály potiahnutia nanoštruktúrovanými vlastnosťami poskytujú zvýšenú ochranu a výkon v extrémnych prostrediach.
Potenciálne zlepšenie: 50% lepšia odolnosť v oblasti životného prostredia
Výskum nových techník výroby pred formou skúma alternatívne metódy ukladania, ktoré by mohli znížiť náklady na výrobu a zároveň zlepšiť výkon vlákniny. Tieto vývojy zahŕňajú modifikované chemické procesy ukladania pary a sol - gélové techniky, ktoré ponúkajú lepšiu kontrolu profilov distribúcie Dopantu a indexu lomu.
Integrácia s architektúrou siete 5G
Integrácia pokročilých 5G technológie optických káblov s optickými káblami 5G s rozvíjajúcimi sa sieťovými architektúrami sa neustále vyvíja. Virtualizácia siete a softvér - definovaná sieť vyžaduje infraštruktúru vlákien schopnej podporovať dynamickú pridelenie šírky pásma a rýchle poskytovanie služieb.
Future 5G Fiber Systems bude zahŕňať inteligentné možnosti monitorovania, ktoré poskytujú skutočné - spätnú väzbu o výkone časového výkonu do systémov správy sietí.
Požiadavky na výpočet výpočtov pre 5G Networks Dopyt po kratšom, vysokom - Pripojeniach výkonnostných vlákien medzi distribuovanými výpočtovými zdrojmi a sieťami prístupu k rádiu. Tieto aplikácie vyžadujú špecializované vzory optických káblov s 5G optimalizované pre rýchle nasadenie a vysokú spoľahlivosť v rôznych inštalačných prostrediach.
01
Autonómne vozidlá
Ultra - s nízkym latenčným vláknovým backhaul umožňuje skutočné - časové vozidlo - do - everytive Communication
02
Priemyselný internet vecí
Vysoké - Pripojenia vlákien spoľahlivosti pre čas - citlivá priemyselná automatizácia
03
Telemedicína
Spojenia Gigabitových vlákien podporujúcich diaľkovú chirurgiu a reálne - Monitorovanie pacienta času
04
Pohlcujúce médiá
Ultra - pripojenia s vysokou šírkou pásma umožňujúce 8k video a holografické komunikácie
Záver
Úspešné nasadenie sietí 5G v zásade závisí od pokročilej technológie optických káblov 5G vlákien, ktorá poskytuje kapacitu vysokej -, nízko - latency chrbtica pre next - generovanie bezdrôtových služieb. Od teoretických základov dizajnu optického vlnovodu až po praktické úvahy o výrobe a inštalácii káblov, každý aspekt technológie optických vlákien prispieva k výkonu siete 5G siete.
Vývoj štandardov vlákien, výrobných procesov a návrhov káblov odráža náročné požiadavky aplikácií 5G. Ohýbanie - necitlivé vlákna, pokročilé riadenie dispergie a sofistikované opatrenia na kontrolu kvality zabezpečujú, že 5G káblovej infraštruktúry optických vlákien môže podporovať bezprecedentnú kapacitu a požiadavky na výkon moderných telekomunikačných sietí.
Keďže technológia 5G bude naďalej dozrievať a rozširovať globálne, základná káblová infraštruktúra 5G vlákien zostane kritickým základom umožňujúcim revolučné aplikácie v autonómnych vozidlách, priemyselnej automatizácii a ponornej komunikácii. Pokračujúci pokrok technológie optických vlákien zaisťuje, že táto nadácia bude podporovať nielen súčasné nasadenia 5G, ale aj budúce generácie bezdrôtových technológií, ktoré ďalej transformujú náš pripojený svet.
Káble z optických vlákien tvoria kritickú chrbticu, ktorá umožňuje bezprecedentné výkonnostné schopnosti 5G
Dôsledné testovanie zaisťuje, že infraštruktúra z optickej vlákna spĺňa prísne požiadavky na výkon 5G
Advanced Fiber Designs ako G.657 Bend - necitlivé vlákna umožňujú flexibilné nasadenie malých buniek 5G
Technológie ochrany životného prostredia zabezpečujú spoľahlivú prevádzku v rôznych scenároch inštalácie
Výrobné inovácie naďalej zlepšujú výkon vlákniny a zároveň znižujú náklady
Budúci vývoj vlákien bude podporovať vznikajúce aplikácie 5G a mimo nej
