Pochopenie výroby káblov z optických vlákien
Od teórie po výrobu
Svet moderných telekomunikácií sa vo veľkej miere spolieha na výrobu káblových káblov vlákien, čo je sofistikovaný proces, ktorý transformuje suroviny na chrbticu globálnej konektivity.
Základné zásadyOptický vlnovod
Jadrom výroby optických káblov vlákien leží pochopenie toho, ako sa svetlo šíri cezoptické vlnovody. Distribúcia elektromagnetického poľa a modálne charakteristiky vo vlnovode vlákien určujú základné prenosové vlastnosti každého kábla optického vlákna. Single - vlákna režimu, ktoré podporujú iba jeden režim šírenia, vykazujú špecifické medzné vlnové dĺžky, ktoré sa musia počas výroby optických káblov s optickými káblami starostlivo ovládať.
Tieto medzné charakteristiky sa môžu zmeniť po kabelári, čo je nevyhnutné, aby výrobcovia zodpovedali za mechanické napätie a účinky ohybu počas fázy návrhu káblov z optických vlákien, aby sa zabezpečilo optimálny výkon v konečnom produkte.
Javchromatická disperziaVo vláknach režimu Single - predstavuje vo výrobe z optických káblov kritické zváženie. Táto vlnová dĺžka - charakteristika šírenia závislej spôsobuje, že rôzne spektrálne komponenty optických signálov sa pohybujú rôznymi rýchlosťami, čo potenciálne obmedzuje prenosové vzdialenosti a dátové rýchlosti v systémoch optických káblov vlákien.
Moderné výrobné techniky zahŕňajú stratégie kompenzácie disperzie vrátane výroby disperzie - kompenzáciu vlákien a presnej kontroly profilov indexu lomu počaspreformulovanie. Tieto pokročilé prístupy vo výrobe káblov optických káblov vlákien zabezpečujú, aby hotové káble mohli podporovať prenos údajov s vysokou rýchlosťou na predĺžené vzdialenosti bez degradácie signálu.
Celková vnútorná reflexia
Základný princíp umožňujúci šírenie svetla prostredníctvom optiky vlákien
Režim
Rôzne dráhy šírenia určujú klasifikáciu vlákien
Rozptýliťúčinky
Vlnová dĺžka - závislé šírenie ovplyvňuje integritu signálu
Disperzia polarizačného režimu (PMD)predstavuje ďalšiu výzvu, ktorú je potrebné riešiť prostredníctvom pokročilých techník výroby káblov z optických vlákien. Tento účinok spôsobený dvojlomom vlákniny vedie k oneskoreniu diferenciálnych skupín medzi ortogonálnymi polarizačnými stavmi v rámci kábla optického vlákna.
Výrobné procesy teraz zahŕňajú špecializované techniky spriadania počas výkresu vlákien, aby sa minimalizovaloPMD, zabezpečenie vynikajúceho výkonu optického kábla vlákien v vysokom - systémoch prenosu rýchlosti. Tieto inovácie vo výrobe káblových káblov vlákien sa stali nevyhnutnými na splnenie prísnych požiadaviek moderných telekomunikačných sietí.
Vývoj komunikačných vlákien
Postup štandardov optických vlákien od G.652 do G.657 odráža nepretržité zlepšenia schopností výroby z optických vlákien.
G.652
G.652 Štandardné single - vlákna režimu
- Nasadené po celom svete ako štandard pre inštalácie káblových káblov vlákien
- Viaceré podkategórie (A, B, C, D) dostupné pre rôzne aplikácie z optických káblov vlákien
- G.652d ponúka znížené útlvanie vody vo vode vo vláknových káblových systémoch
- ZnížiťPMDHodnoty v novších variantoch z optických káblov vlákien zabezpečujú lepší výkon
G.653 - G.655
G .653 - g.655 Špecializované vlákna
- G.653: Disperzia - posunuté vlákna pre siete z optických káblov vlákien
- G.654: Cutoff - posunuté pre použitie optického kábla podmorského vlákna
- G.655: Non - nulové disperzie -
- Vlastnosti na mieru pre konkrétne aplikácie z optických káblov vlákien
G.657
G.657 ohýbanie - necitlivé vlákna
- Udržiava výkon z optického kábla v tesných ohyboch
- Umožňuje flexibilné inštalácie optického kábla FTTH FTTH
- Presné riadenie indexu lomu vo výrobe optických káblov vlákien
- Zletené návrhy pre lepšie uväznenie režimu v zrakovom kábli vlákna
Zavedenie G.657 ohybu - necitlivé vlákna označuje významný míľnik vo výrobe káblových káblov z optických vlákien. Tieto vlákna udržiavajú vynikajúci výkon aj za pevných podmienok ohybu, čo umožňuje flexibilnejšie scenáre inštalácie vo vlákne - do - {- domáce nasadenia.
Výroba týchto vlákien vyžaduje presnú kontrolu profilu indexu lomu, často využívajúc priekopnícke návrhy, ktoré obmedzujú optický režim efektívnejšie ako konvenčné kroky - indexové profily.
Výrobné technológie preformu
Modifikované chemické ukladanie pary
Zavedenie G.657 ohybu - necitlivé vlákna označuje významný míľnik vo výrobe káblových káblov z optických vlákien. Tieto vlákna udržiavajú vynikajúci výkon aj za pevných podmienok ohybu, čo umožňuje flexibilnejšie scenáre inštalácie optického kábla vlákien vo vlákne - do - - domáce nasadenia.
Výroba týchto komponentov z optických káblov vlákien vyžaduje presné riadenie profilu indexu lomu, často využívajúc priekopnícke návrhy, ktoré obmedzujú optický režim efektívnejšie ako konvenčný krok - indexové profily používané v tradičných výrobkoch z optických káblov vlákien.
Pary - fázové axiálne ukladanie
Pary - fázové axiálne ukladanie (VAD) a vonkajšie procesy depozície pary (OVD) predstavujú vysoké {- prístupy výroby optických káblov objemového vlákna. Technológia VAD umožňuje kontinuálny rast pred formou prostredníctvom axiálneho depozície častíc sadzí na výrobu optických káblov vlákien, zatiaľ čo OVD vytvára vrstvy radiálne na rotujúcej cieľovej tyči.
Kombinácia depozície jadra VAD s aplikáciou OVD Cladding Application sa ukázala ako obzvlášť efektívna pri výrobe vlákien G.652d používaných v káblovej kábere z optických vlákien s vynikajúcimi optickými charakteristikami.
Ukladanie chemickej pary v plazme
Plazmatická chemická depozícia pary (PCVD) a vonkajší systém modifikovanej chemickej techniky (OMCTS) ponúkajú alternatívne prístupy vo výrobe káblových káblov z vlákien.
Technológia OMCTS, špeciálne vyvinutá na vytváranie vrstiev OVD opláštenia v preformátoch optických káblov vlákien, poskytuje zvýšené rýchlosti depozície a zlepšenú účinnosť využívania materiálu, čo prispieva k väčším nákladom - efektívnymi procesmi výroby optických káblov vlákien.
Výrobný proces
Kritický prvý krok pri vytváraní vysokých - Kvalitné optické vlákna
Proces MCVD
Proces modifikovaného chemického depozície pár (MCVD) je jednou z najpokročilejších techník používaných pri výrobe optických káblov vlákien.
Presným zavedením chemických výparov do rotujúcej silikačnej trubice môžu výrobcovia dosiahnuť vysoko presné ukladanie sklenených vrstiev s kontrolovanými dopantmi.
Táto metóda zaisťuje vynikajúce riadenie indexu lomu, ktoré je rozhodujúce pre optimalizáciu prenosu svetla, minimalizáciu straty signálu a zvýšenie celkového výkonu vlákien.
V prípade aplikácií B2B, ako sú dátové centrá, 5G chrbtice sietí a podmorské komunikačné systémy, zaručujú konzistentné profily indexu lomu long {{{}} termínová stabilita a kompatibilita s vysokými - kapacitnými optickými systémami.
Technológia VAD
Technológia depozície pary (VAD) je vedúcou metódou na výrobu preformy optických vlákien. Na rozdiel od dávkových procesov umožňuje VAD nepretržitý rast pred formou, čo výrazne zvyšuje účinnosť a konzistentnosť výroby káblov z optických vlákien.
Počas tohto procesu sa častice oxidu kremičitého ukladajú priamo na semennú tyč v axiálnom smere, čím sa tvoria veľké - preformy s rovnomernou štruktúrou a presným riadením indexu lomu.
Pre aplikácie B2B -, ako sú telekomunikačné operátory, operátori dátových centier a poskytovatelia ponorkových káblových káblov - VAD technológia zaisťuje stabilnú ponuku, škálovateľnosť a vysokú spoľahlivosť požadovanú globálnymi optickými sieťami.
OVD proces OVD
Vonkajšia depozícia pary (OVD) je jednou z najpoužívanejších techník vo výrobe káblov z optických vlákien.
V tomto procese sa jemné častice oxidu kremičitého ukladajú v radiálnych vrstvách na rotujúcu keramickú tyč. Po uložení sa pórovitý preformy konsoliduje pri vysokých teplotách, aby sa vytvorila hustá sklenená štruktúra s presným riadením indexu lomu.
Pre kupujúcich B2B, ako sú telekomunikační operátori, poskytovatelia dátových centier a systémových integrátorov, OVD zaisťuje škálovateľnosť, nízku útlm a spoľahlivý optický výkon -, ktoré sú kritické v ďalšom {- výrobu optických vlákien.
Metóda PCVD
Plazmatická chemická depozícia pary (PCVD) je pokročilá technika vo výrobe káblov optických vlákien, ktorá používa mikrovlnnú rúru - generovanú plazmu na ukladanie sklenených vrstiev do trubice oxidu kremičitého.
V porovnaní s inými metódami výroby pred formou ponúka PCVD výnimočnú presnosť pri regulácii indexu lomu umožnením jemných úprav dopantov, ako je germánium alebo fluór počas plazmatickej reakcie.
V prípade aplikácií B2B, ako je letecká komunikácia, senzorové systémy a metropolitné chrbtové siete, PCVD dodáva vlákna s vynikajúcim výkonom, reprodukovateľnosťou a dlhou - termínovanou stabilitou.
Procesy výkresu a poťahovania vlákien
Transformácia preformy do káblov z optických vlákien sa vyskytuje počas procesu výkresu, kde presná kontrola teploty, napätia a rýchlosti výkresu určuje konečné vlastnosti vlákien. Preformu je zahrievaná v kresľovacej peci na približne 2000 stupňov, čím sa vytvára krk, kde sklo tečie a redukuje sa na priemer cieľového vlákna 125 mikrometrov.
Aplikácia ochranných povlakov bezprostredne po ochladení predstavuje ďalší kľúčový aspekt výroby optických káblov vlákien. Duálne - vrstva UV - Liečebné akrylátové povlaky sa zvyčajne nanášajú pomocou tlakových povlakových zomretí na zapuzdrenie vlákna skôr, ako je vystavené externej kontaminácii.
Primárny povlak absorbuje mechanické napätie a vankúše mikrobendovanie, zatiaľ čo sekundárna vrstva poskytuje odolnosť proti oderu a dlhá - termínová ochrana životného prostredia. Udržiavanie presnej sústrednosti týchto povlakov je nevyhnutné na zabezpečenie spoľahlivého zostrihu, konektora a nízkej straty vloženia vo veľkom nasadení stupnice -.
Výrobné zariadenia na výrobu optických káblov s pokročilými vláknami využívajú laser - monitorovacie systémy založené na monitorovacích systémoch a uzavreté - riadenie slučky, aby sa udržali rozmerové tolerancie v rámci ± 0,5 mikrometrov. Toto tesné ovládanie je nevyhnutné pre kompatibilitu so štandardnými konektormi a zariadeniami na zostrihovanie fúzie.
Akákoľvek odchýlka nad rámec tolerancie môže zvýšiť stratu zostrihu, znížiť účinnosť konektora a kompromisovať integritu signálu v Long - haul siete. Automatizované riadiace systémy okamžite upravujú rýchlosť výkresu alebo podmienky pece, aby sa udržala vysoká spoľahlivosť procesu, čím sa z nej stane jednou z charakteristických znakov moderných výrobných liniek.
PrePMDRedukcia, výrobcovia optických káblov vlákien implementujú počas procesu výkresu riadené vlákna. Táto technika zavádza starostlivo regulovaný zvrat pozdĺž osi vlákien, ktorý účinne spriemeruje zvyškový dvojlomo, spôsobený štrukturálnymi asymetriami.
Zníženie PMD je nevyhnutné v vysokom - bit - systémoch (10 GB/s a viac) a koherentných prenosových technológiách, kde polarizačné efekty priamo obmedzujú vzdialenosť prenosu a šírku pásma. Integráciou riadenia spinningu do kresliacich veží výrobcovia zabezpečujú, aby vlákna spĺňali medzinárodné štandardy PMD pre ďalšie - generácie Telekomunikačné siete.
Proces chladenia po výkrese výroby z optických káblov vlákien vyžaduje starostlivé riadenie, aby sa zabránilo zvyškovým namáhaniu, ktoré by mohli ovplyvniť pevnosť vlákien a optické vlastnosti. Systémy chladenia plynu héliu sa široko používajú kvôli ich vysokej tepelnej vodivosti a schopnosti dodávať rýchle a jednotné ochladenie bez zavedenia kontaminantov.
Správne chladenie zlepšuje mechanickú spoľahlivosť, znižuje mikro - tvorbu trhlín a zvyšuje odolnosť voči únave v priebehu desaťročí životnosti. V vysokých - výkonnostných aplikáciách, ako sú napríklad podmorské káble alebo prepojenia dátového centra, sú optimalizované chladiace protokoly rozhodujúce pre dosiahnutie Ultra - nízka strata a dlhé {- stabilita termínu.
Fázy procesu kreslenia vlákien
Zaťaženie pred formou
Preformu je starostlivo načítaná do kresliacej veže, zarovnaná s presnosťou, aby sa zabezpečila správna geometria vlákna počas výroby optických káblov vlákien.
01
Kúrenie v peci
Špička preformu sa zahrieva na približne 2 000 stupňov v grafitskej alebo keramickej peci, zjemňuje sklo na kreslenie počas výroby káblov z optických vlákien.
02
Kresba vlákien
Zmäkčené sklo je nakreslené dole na cieľový priemer (zvyčajne 125 μm) s presným reguláciou napätia, čím sa vytvorí jadro kábla optického vlákna.
03
Monitorovanie priemeru
Laserové mikrometrov nepretržite merajú priemer vlákien počas výroby káblov z optických vlákien, čím poskytujú spätnú väzbu pre uzavreté - riadiace systémy slučky.
04
Proces chladenia
Systémy chladenia plynu hélia rýchlo a rovnomerne ochladzujú vlákno počas výroby káblov z optických vlákien, aby sa zabránilo zvyškové napätia.
05
Poťahová aplikácia
Počas výroby optických káblov vlákien sa aplikujú dvojité - akrylátové povlaky na ochranu povrchu vlákien a zaistenie mechanickej pevnosti.
06
UV vytvrdzovanie
Aplikované povlaky sa vyliečia pomocou UV žiarenia počas výroby káblov z optických vlákien, aby sa vytvorila tvrdá ochranná vrstva.
07
Otrepovanie
Hotová vláknina sa navije na valcoch s presným reguláciou napätia počas výroby káblov z optických vlákien, aby sa zabránilo poškodeniu.
08
Návrh a výroba káblovej štruktúry
Prechod z jednotlivých vlákien do funkčných káblov z optických vlákien zahŕňa viacnásobné úvahy o návrhu a výrobné kroky.
Technológia páskych vlákien, kde je viacero vlákien usporiadaných v rovinných poliach a zapuzdrené do UV - vyliečiteľné materiály matíc, umožňuje vysoké - balenie hustoty rozhodujúce pre výrobu moderných vláknových optických káblov.
Výroba páskych vlákien vyžaduje presné systémy zarovnania a uplatňovanie rovnomerného náteru, aby sa zabezpečilo spoľahlivé schopnosti zostrihovania fúzie hmoty.
Návrhy voľnej trubice v kábloch optických vlákien poskytujú mechanickú izoláciu medzi vláknami a káblovými konštrukčnými prvkami, ktoré chránia pred environmentálnymi napätiami.
Proces sekundárneho náteru pre voľné skúmavky zahŕňa extrudovanie modifikovaného polypropylénu alebo iných termoplastických materiálov okolo zväzkov vlákien, s opatrnou kontrolou nadbytočnej dĺžky vlákien, aby sa prispôsobili diferenciálnej tepelnej expanzii a kontrakcii.
Výber a aplikácia výplne zlúčenín vo výrobe káblov z optických káblov výrazne ovplyvňuje výkon kábla. Tradičný gél - Návrhy optických káblov vyplnených vlákien používajú tixotropné zlúčeniny, ktoré bránia vniknutiu vody a zároveň umožňujú pohyb vlákien.
Technológie suchých vlákien z optických káblov však využívajúce vodu - blokujúce priadze a pásky získali popularitu v dôsledku ľahších vlastností inštalácie a údržby.

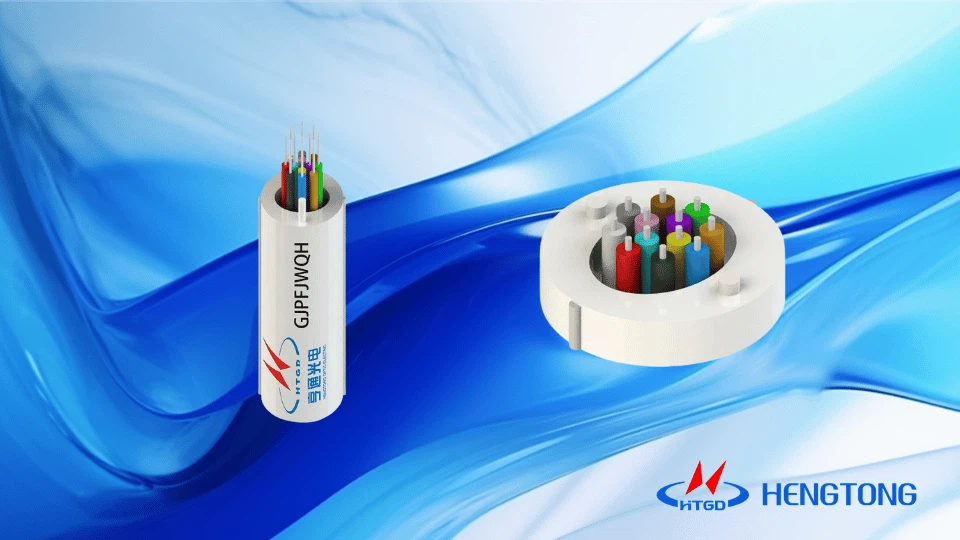

Štruktúry z optických káblov vlákien

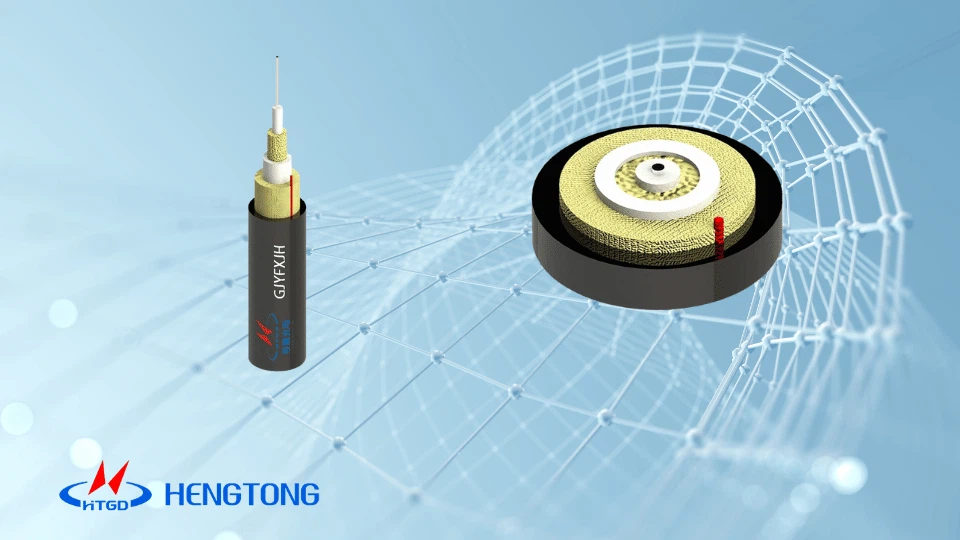

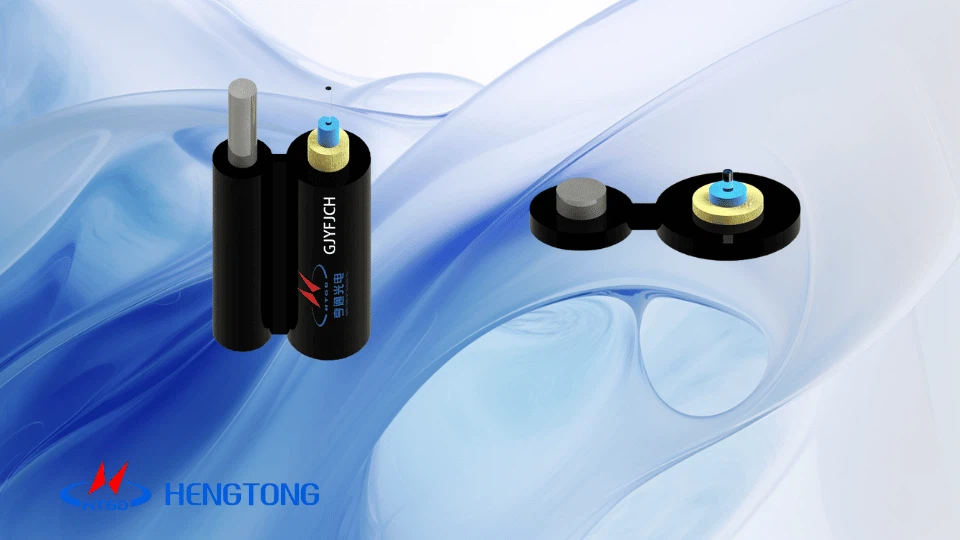

Komponenty káblovej štruktúry
- Optické vlákna
- Členovia sily
- Nárazník
- Vonkajšia bunda
Technológia páskych vlákien
Stuha zabezpečuje viac vlákien do plochých polí, čo umožňuje vysokú hustotu balenia a rýchlejšie zostrihanie fúznej hmoty. Pri výrobe káblových káblov z optických vlákien táto technológia zlepšuje účinnosť inštalácie a znižuje náklady na pracovnú silu, čo ju robí ideálnou pre dátové centrá a veľké telekomunikačné siete.
Vzory voľnej trubice
Návrhy voľných trubíc umožňujú vláknami voľne sa pohybovať vo vnútri chránených trubíc vyrovnávacích pamätí, čím sa znižuje napätie zo zmien ohybu a teploty. Táto štruktúra, ktorá sa široko používa vo výrobe optických káblov vlákien, zvyšuje trvanlivosť pre vonkajšie a dlhé - telekomunikačné aplikácie na diaľku.
Blokovanie vody
Voda - blokovacie systémy používajú gélové zlúčeniny alebo napučiavateľné suché materiály, aby sa zabránilo vniknutiu vlhkosti. V výrobe optických káblov vlákien zaisťujú dlhú spoľahlivosť - v drsných prostrediach, ako sú zakopané alebo podmorské inštalácie.
Špecializované typy káblov

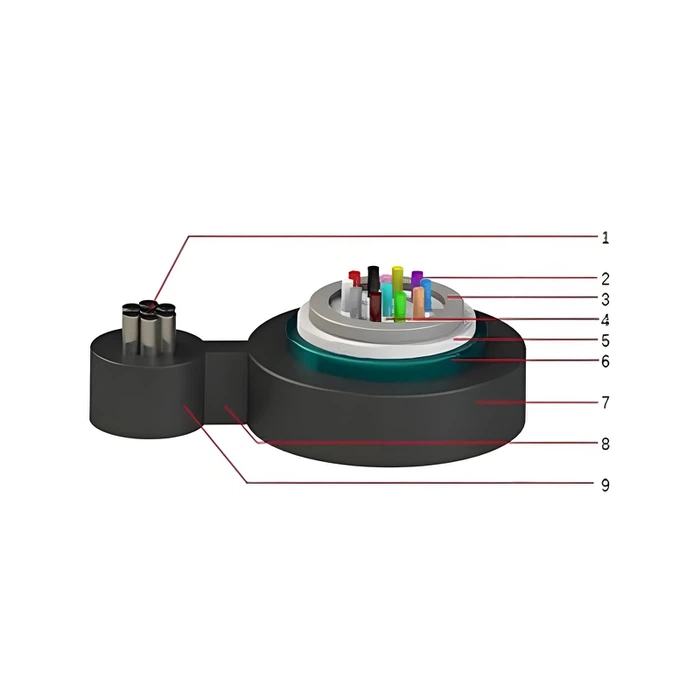

Káble reklám
Všetky - dielektrické self - podporujúce káble optického vlákna sú navrhnuté pre leteckú inštaláciu pozdĺž prenosových vedení napájania, kde musia pri udržiavaní optického výkonu podporovať značné mechanické zaťaženie.
- Žiadne kovové komponenty
- Self - Podporný dizajn z optických káblov vlákien
- Odolné voči elektrickému rušeniu
OPGW káble
Optický uzemňovací drôt (OPGW) Káble z optických vlákien kombinujú schopnosti optickej komunikácie s funkčnosťou elektrického uzemňovacieho drôtu a integrujú jednotky optických vlákien do kovových drôtových štruktúr.
- Duálna funkcia (Komunikácia s optickým káblom vlákien + uzemnenie)
- Kovové brnenie pre pevnosť
- Používa sa na vysoké - prenosové vedenia napätia
Podmorské káble
Podmorské káble z optických vlákien predstavujú najnáročnejšiu aplikáciu určené na prežitie extrémnych hĺbok oceánu pri zachovaní výkonnosti počas 25-ročného života.
- Viac vrstiev brnení na ochranu
- Vodiče medi pre opakovače
- Tlak - Dizajn optických káblov optických káblov odolných
Výroba ponorkových káblov predstavuje pravdepodobne najnáročnejšiu aplikáciu vo výrobe optických káblov vlákien. Tieto káble musia prežiť nasadenie v hĺbkach oceánu a zároveň udržiavať hermetičnosť a optický výkon počas 25-ročných služieb.
Výrobný proces obsahuje viac vrstiev brnenia drôtov, vodičov medi na dodávku energie do opakovateľov a špecializovaný tlak - Odolné vzory, ktoré bránia vniknutiu vody pri extrémnych hydrostatických tlakoch.
Kontrola kvality a testovanie
V priebehu procesu výroby vlákien z optických káblov zabezpečujú spoľahlivú spoľahlivosť produktu dôkladné opatrenia na kontrolu kvality. Testovanie reflektometrie optickej časovej domény (OTDR) poskytuje podrobnú charakterizáciu útlmu vlákien, straty konektorov a kvality zostrihu. Protokoly mechanického testovania vyhodnotia pevnosť v ťahu, odolnosť proti rozdrveniu a výkonnosť ohybu podľa medzinárodných štandardov.
Meranie vlastností v ťahu kábla zahŕňa použitie riadených zaťažení pri monitorovaní napätia z optického kábla vlákien a zmeny útlmu. Tieto testy overujú, či káble vydržia inštalačné sily bez ohrozenia optického výkonu.
Environmentálne testovanie, vrátane teploty cyklistiky a hodnotenia rezistencie na prenikanie vody, potvrdzuje dlhé - spoľahlivosť termínu za podmienok v teréne.
01
Optické testovanie
OTDR, strata vloženia, strata návratnosti a meranie šírky pásma pre výrobu káblov z optických vlákien
02
Mechanické testovanie
Pevnosť v ťahu, odolnosť proti rozdrveniu a hodnotenia výkonu ohybu pre výrobu optických káblov vlákien
03
Environmentálne testovanie
Teplotné cyklistiky, odolnosť proti vlhkosti a testy prenikania vody pre výrobu optických káblov vlákien
Materiály a výrobné inovácie
Bunda
Pokroky vo formulácii materiálu na bundu majú zvýšenú trvanlivosť a výkon z optického kábla z optických vlákien. Moderné polyetylénové zlúčeniny obsahujú UV stabilizátory, antioxidanty a spomaľovače horenia prispôsobené špecifickým inštalačným prostredím. Proces extrúzie pre plášť z optických káblov vlákien vyžaduje presné riadenie teploty a riadenie toku materiálu, aby sa dosiahla rovnomerná hrúbka steny a kvalita povrchu.
Ohyb - necitlivú technológiu vlákien
Dual - stanica multi - axis inteligentná pracovná platforma pre zostavu optických káblov vlákien;
Synchronizované polohovanie presnosti CCD pre komponenty z optických káblov vlákien;
Presnosť vysokej zvárania a vynikajúca konzistentnosť zváračských spojov, najmä vhodná pre vysoké - Presné procesy elektronických zariadení vo výrobe optických káblov vlákien.
Kľúčové inovácie vo výrobe optických vlákien
1970s
Prvé praktické optické vlákna s nízkym útlmenom
1980s
Výrobné procesy MCVD a OVD
2000s
Ohyb - necitlivú technológiu vlákien
2020s
Nanoštruktúrované návrhy vlákien
