Ako dodávateľ vnútorných FTTx optických káblov je zabezpečenie kontinuity týchto káblov kľúčové pre udržanie vysokokvalitného výkonu siete. V tomto blogu sa podelím o niekoľko účinných metód na kontrolu kontinuity vnútorných FTTx optických káblov.
Pochopenie základov kontinuity káblov z optických vlákien
Pred ponorením sa do metód kontroly je nevyhnutné pochopiť, čo znamená kontinuita káblov. Kontinuita v kábli z optických vlákien sa vzťahuje na neprerušenú cestu svetelných signálov z jedného konca kábla na druhý. Akékoľvek zlomenie, ohnutie alebo nesprávne pripojenie môže narušiť túto cestu, čo vedie k strate alebo zhoršeniu signálu.
Vizuálna kontrola
Prvým krokom pri kontrole kontinuity vnútorného FTTx kábla z optických vlákien je vizuálna kontrola. Je to jednoduchá, ale účinná metóda, ktorá dokáže identifikovať zjavné problémy.
- Vonkajší náter: Skontrolujte vonkajší plášť kábla, či nevykazuje známky poškodenia, ako sú rezy, odreniny alebo zalomenia. Tieto fyzické poškodenia môžu spôsobiť vnútorné zlomenie vlákna. Napríklad, ak bol kábel počas inštalácie pricviknutý, môže to viesť k mikrotrhnutiu vo vnútri vlákna.
- Konektory: Skontrolujte konektory na oboch koncoch kábla. Uistite sa, že sú čisté a bez prachu, nečistôt alebo zvyškov. Znečistený konektor môže brániť správnemu prenosu svetla. Skontrolujte, či nie sú ohnuté kolíky, uvoľnené spojenia alebo známky korózie. Ak konektor nie je správne usadený, môže dôjsť k strate signálu.
Používanie vizuálneho lokátora porúch (VFL)
Visual Fault Locator je praktický nástroj na rýchlu kontrolu kontinuity optických káblov.
- Ako to funguje: VFL vyžaruje viditeľné červené svetlo do kábla z optických vlákien. Ak je kábel súvislý, svetlo prejde cez kábel a bude viditeľné na druhom konci. Ak dôjde k prerušeniu kábla, svetlo sa zastaví v mieste prerušenia a zvyčajne na tomto mieste uvidíte jasne červenú škvrnu.
- Prevádzkové kroky: Najprv pripojte VFL k jednému koncu kábla. Uistite sa, že pripojenie je bezpečné. Potom zapnite VFL. Kráčajte po trase kábla a hľadajte viditeľné červené svetlo na druhom konci alebo nejaké svetlé body pozdĺž kábla. Ak svetlo na druhom konci nevidíte a nie sú tam žiadne viditeľné škvrny, znamená to prerušenie kábla.
Optický čas – reflektometer domény (OTDR)
OTDR je pokročilejší a presnejší nástroj na kontrolu kontinuity káblov z optických vlákien.
- Princíp činnosti: OTDR vysiela krátky impulz svetla do kábla z optických vlákien. Keď svetlo prechádza káblom, časť z neho sa odráža späť do OTDR v dôsledku rozptylu a odrazov na rôznych miestach kábla. OTDR meria čas potrebný na návrat odrazeného svetla a intenzitu odrazeného signálu. Na základe týchto meraní dokáže vytvoriť graf, ktorý zobrazuje charakteristiky kábla vrátane jeho dĺžky, útlmu a miesta prípadných prerušení alebo spojov.
- Interpretácia výsledkov: Graf OTDR zobrazí základnú čiaru, ktorá predstavuje normálny útlm kábla. Ak dôjde k prudkému poklesu signálu, znamená to prerušenie alebo výraznú stratu kábla. Vzdialenosť k zlomu sa dá určiť z osi x grafu. Používanie OTDR však vyžaduje určité školenie a skúsenosti na správnu interpretáciu výsledkov.
Testovacia súprava optickej straty (OLTS)
OLTS sa používa na meranie celkovej optickej straty v kábli z optických vlákien, čo môže tiež pomôcť pri kontrole jeho kontinuity.
- Proces testovania: OLTS pozostáva zo zdroja svetla a merača výkonu. Svetelný zdroj je pripojený k jednému koncu kábla a merač výkonu je pripojený k druhému koncu. Svetelný zdroj vyžaruje špecifickú vlnovú dĺžku svetla do kábla a merač výkonu meria silu svetla, ktoré dosiahne druhý koniec. Porovnaním vstupného a výstupného výkonu možno vypočítať celkovú optickú stratu kábla.
- Prijateľné hodnoty strát: Rôzne typy káblov z optických vlákien majú rôzne prijateľné hodnoty strát. Napríklad pre jednovidové vlákno je prijateľná strata zvyčajne nižšia ako pri viacvidovom vlákne. Ak je nameraná strata vyššia ako prijateľná hodnota, môže to znamenať problém s kontinuitou kábla, ako je prerušenie alebo zlé spojenie.
Dôležitosť testovania rôznych typov káblov

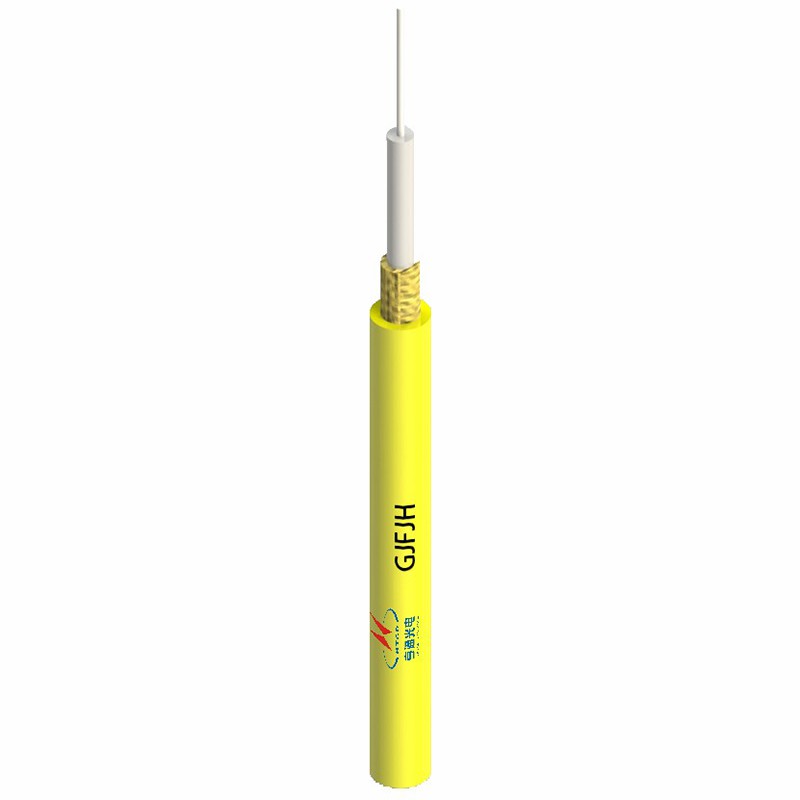

Ako dodávateľ optických káblov FTTx pre vnútorné použitie ponúkame rôzne typy káblov, z ktorých každý má svoje vlastné charakteristiky. Napríklad,Simplex okrúhly vnútorný kábelsa často používa v aplikáciách, kde je potrebné len jedno vlákno, ako napríklad v malých domácich sieťach. Pri testovaní tohto typu kábla venujte pozornosť jeho jednovláknovej štruktúre a uistite sa, že testovacie metódy sú preň vhodné.
ThePrepojovací kábel MPOje navrhnutý pre aplikácie s vysokou hustotou, s viacerými vláknami v jednom konektore. Testovanie tohto kábla si vyžaduje osobitnú pozornosť každému jednotlivému vláknu v konektore, aby sa zabezpečilo, že všetky vlákna sú súvislé.
TheMicro Double Jacket kábelmá dvojplášťovú štruktúru, ktorá poskytuje dodatočnú ochranu. Znamená to však aj to, že proces testovania môže vyžadovať zohľadnenie charakteristík dvojplášťového dizajnu.
Pravidelná údržba a testovanie
Na zabezpečenie dlhodobej kontinuity vnútorných FTTx optických káblov je nevyhnutná pravidelná údržba a testovanie.
- Plánované testovanie: Nastavte si pravidelný plán testovania, napríklad štvrťročný alebo polročný, v závislosti od použitia a prostredia káblov. Pravidelné testovanie môže pomôcť odhaliť potenciálne problémy skôr, ako spôsobia výrazné výpadky siete.
- Dokumentácia: Uchovávajte podrobné záznamy o všetkých výsledkoch testovania vrátane dátumu, času, metódy testovania a všetkých zistených problémov. Táto dokumentácia môže byť užitočná pri riešení problémov a pri demonštrácii kvality inštalácie káblov.
Záver
Kontrola kontinuity vnútorných FTTx optických káblov je viackrokový proces, ktorý si vyžaduje kombináciu vizuálnej kontroly a použitia špecializovaných nástrojov. Ako dodávateľ sa zaväzujeme poskytovať vysokokvalitné káble a tiež ponúkame podporu a poradenstvo v oblasti testovania a údržby káblov.
Ak potrebujete vnútorné optické káble FTTx alebo máte akékoľvek otázky týkajúce sa testovania kontinuity káblov, neváhajte nás kontaktovať pre obstarávanie a ďalšie diskusie. Náš tím odborníkov je pripravený pomôcť vám nájsť najlepšie riešenia pre vaše sieťové potreby.
