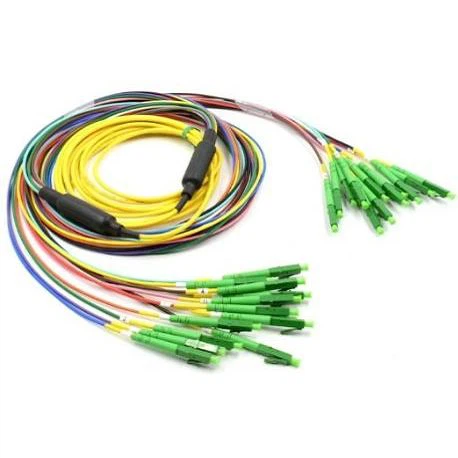

Prepojka z optických vlákien 12LC až 12LC

Prepojky z optických vlákien 12LC až 12LC majú okrúhly hlavný kábel (viacžilový) a bežné konektory z optických vlákien na oboch koncoch, pričom štandardne ako uzly odbočiek používajú čiernu vetvu alebo zmršťovacie hadičky, čím efektívne šetria náklady a zabezpečujú dobré mechanické a optické vlastnosti. Bežne sa vyskytuje v serverových skriniach, používa sa na priame alebo krížové prepojenie medzi servermi (používa sa aj medzi spojkou, optickými modulmi atď.). Vyrobený a testovaný tak, aby spĺňal priemyselné štandardy ICE, ISO a ROHS, HTGD je k dispozícii v typoch vlákien OM1, OM2, OM3, OM4, OM5, OS1 a OS2, s LC konektormi a v rôznych priemeroch káblov a materiáloch. Prepojky z optických vlákien 12LC až 12LC pomáhajú eliminovať náročné ukončenie poľa, no zároveň zaručujú spoľahlivý výkon. Vďaka jednotnej konštrukcii pre jednoduchú identifikáciu vlákien a rýchlu inštaláciu spĺňajú požiadavky TIA a IEC.

Aplikácia:

Systémy dátových centier

Ukončenie vláknových regálových systémov

Viacposchodové rozmiestnenie, kde sa na každom poschodí používajú vybrané vlákna

Vnútrostavebné "chrbtice"

Optické senzory, iné optické spojenia

Vlastnosti:

LC vláknový konektor

12 vlákien

Dĺžku produktu je možné prispôsobiť

Vysoko flexibilné pre jednoduché smerovanie

Predinštalované súpravy ťažných očiek dostupné pri určitých produktoch

Vysoko presné jadro poskytuje stabilitu, opakovateľnosť a zameniteľnosť

Optické charakteristiky sú v súlade s IEC TIA/EIA a ďalšími príslušnými normami

V súlade so smernicou RoHS 2.{1}}

Technické údaje:

Parameter		Jednotka	Hodnota
Priemer kábla (voliteľné)		mm	0.90,1.6,2.0,3.0
Materiál plášťa kábla (voliteľné)		-	PA,PVC,PU,LSZH
Režim vlákna		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Vlnová dĺžka		nm	1310/1550		850/1300
Leštenie čelnej plochy		-	UPC	APC	UPC
Strata vloženia (IL)		dB	Menšie alebo rovné 0.30		Menšie alebo rovné 0.25
Strata vrátenia (RL)		dB	Väčšie alebo rovné 50	Väčšie alebo rovné 60	Väčšie alebo rovné 20
Geometrické parametre koncovej plochy (3D)	Polomer zakrivenia	mm	Spĺňa normy IEC TIA/EIA
	Apex Offset	μm
	Sférická výška vlákna	nm
	Uhlová chyba	stupňa
Trvanlivosť		čas	1000
Prevádzková teplota		stupňa	-20 ~ +80
Skladovacia teplota		stupňa	-15 ~ +60

Partner

FAQ

Otázka: Aký je význam označenia káblov OFNR a OFNP?

A: OFNR (nevodivá stúpačka s optickými vláknami)
Ide o kábel obsahujúci iba sklenené vlákno bez medených vodivých prvkov. Vo všeobecnosti je určený pre vertikálne vedenia medzi podlahami ako súčasť vláknitej chrbtice. Tento typ kábla vyhovuje testu požiarnej bezpečnosti Underwriters Laboratories (UL) Riser/1666.
OFNP (nevodivé plénum s optickými vláknami)
Ide o kábel obsahujúci iba sklenené vlákno bez medených vodivých prvkov. Vo všeobecnosti je určený pre horizontálne vedenia, najmä vo vzduchotechnickom potrubí. Tento typ kábla vyhovuje testu požiarnej bezpečnosti Underwriters Laboratories (UL) Plenum/910.

Otázka: Kde je vaša továreň?

A: Nachádza sa v Dongguan, Guangdong, Čína.

Otázka: Môžem skontrolovať vašu továreň?

A: Samozrejme! Vítame našich zákazníkov, aby navštívili našu továreň a poskytli cenné rady na zvýšenie našej vzájomnej dôvery a podporu dlhodobej spolupráce. A nielen to, v pravý čas navštívime našich zákazníkov.

Balenie

Po dokončení všetkých testov budú prepojky z optických vlákien zabalené podľa požiadaviek zákazníka. Zvyčajne použijeme PE vrece na zabalenie prepojovacích káblov malej časti metra a potom ich vložíme do malého kartónu; pre zaistenie bezpečnosti použijeme papierovú cievku na zabalenie veľkej metrovej časti a nakoniec obe opäť zabalíme do kartónu.
