Áno, môžete spájať z optického kábla vlákien. Zostrihanie znamená spojenie dvoch káblov z optických vlákien na vytvorenie súvislej cesty pre údaje. Pri obnovení poškodeného pripojenia alebo rozšírení siete možno budete musieť spojiť. Tento proces zohráva kľúčovú úlohu, pretože viac vlád a telekomunikačných spoločností investuje do infraštruktúry vlákien. S viac ako 5,3 miliardami používateľov internetu na celom svete a rastúcim dopytom po spoľahlivom širokopásmovom pripojení zaisťuje zostrih optických vlákien rýchlu a stabilnú komunikáciu.

Kľúčové cesty

• Spojenieoptický kábelS vytvára kontinuálnu dátovú cestu, ktorá je nevyhnutná pre vysoké - rýchlosť komunikácie a spoľahlivosť siete.
• Fúzne zostrihanie ponúka najnižšiu stratu signálu a najvyššiu trvanlivosť, vďaka čomu je ideálny pre dlhé - diaľkové pripojenia.
• Mechanické zostrih je rýchlejšie a nákladnejšie - pre dočasné opravy, ale môže to mať za následok vyššiu stratu signálu.
• Správna príprava a čistenie koncov vlákien sú rozhodujúce pre dosiahnutie vysokého - kvalitných zostrihov a minimalizácii straty signálu.
• Pravidelná údržba a inšpekcie pomáhajú predchádzať problémom, ako je infiltrácia vlhkosti a nesprávne zarovnanie vlákien, zaisťuje dlhé - termínový výkon siete.

Kontaktovať teraz

Zostrih optického kábla vlákna

Čo je zostrih

Zostrihanie v kontexte kábla z optického vlákna znamená spojenie dvoch optických vlákien a vytvára kontinuálnu cestu pre prenos údajov. Túto techniku ​​používate na pripojenie káblov z optických vlákien na konci do konca, čo umožňuje ľahké signály cestovať s minimálnou stratou alebo odrazom. Organizácie telekomunikačných štandardov, ako napríklad Asociácia telekomunikačného priemyslu (TIA) a Medzinárodná elektrotechnická komisia (IEC), definujte zostrih ako kritický proces rozšírenia alebo opravykáble z optických vlákien. Tento proces zaisťuje integritu komunikačných sietí a podporuje vysoké - požiadavky na modernú infraštruktúru.

Poznámka:Zostrihanie vytvára plynulé pripojenie, ktoré umožňuje efektívne prúdiť údaje, čo je nevyhnutné pre spoľahlivé internetové a telekomunikačné služby.

Nájdete dva hlavné typy zostrihov: fúzia a mechanické. Cieľom obidvoch metód je presne zarovnanie jadier vlákien, ale fúzny zostrih využíva teplo na roztavenie vlákien spolu, zatiaľ čo mechanické zostrihovanie používa zarovnávacie svietidlo a gél. Výber metódy závisí od požiadaviek, rozpočtu vášho projektu a úrovne výkonu signálu, ktorý potrebujete.

Tu je rýchly prehľad kľúčových priemyselných štandardov, ktoré usmerňujú postupy zostrihu kábla z optických vlákien:

Prečo zoskupené vlákno z optického kábla

• Splijujete kábel z optických vlákien z niekoľkých dôležitých dôvodov. Po prvé, zostrih vytvára nepretržitú dátovú cestu, ktorá je nevyhnutná pre udržanie vysokej rýchlosti-, nepretržitá komunikácia. Keď spojíte dva káble z optických vlákien, zabezpečíte, aby svetelné signály prešli s minimálnou stratou. Toto je obzvlášť dôležité v Long - siete vzdialenosti, kde aj malé straty môžu mať vplyv na výkon.
• Zosilnenie zvyšuje kvalitu signálu poskytovaním plynulej cesty pre svetelné signály, ktorá zvyšuje účinnosť a výkon siete.
• Vykonané zostrihy - ponúkajú trvanlivosť a dlhovekosť, odolávajú environmentálnym výzvam, ako sú zmeny teploty a vlhkosti. Výskum ukazuje, že výkyvy v týchto faktoroch môžu ovplyvniť kvalitu zostrihu, takže dôkladný výber káblov a správne zostrihové techniky sú nevyhnutné.
• Optický kábelZostrihanie sú náklady - pre veľké projekty. Môžete používať dlhšie dĺžky káblov bez opakovateľov, čím sa znižuje celkové náklady na nastavenie.
• Ako dopyt po vysokých - rýchlosť internetu rastie, zostrihovanie podporuje rozširovanie siete a vylepšenia.
• Mali by ste tiež zvážiť technické výhody. Napríklad zostrihovanie fúzie vedie k veľmi nízkej strate signálu - zvyčajne okolo 0,1 dB. Táto metóda poskytuje väčšiu pevnosť a spoľahlivosť v ťahu, najmä pre dlhé - inštalácie vzdialenosti. Minimalizuje tiež straty spätného odrazu a zostrihu, ktoré sú rozhodujúce pre udržanie integrity signálu v telekomunikáciách.

Tip:Fúzne zostrih je spoľahlivejšie a menej ovplyvnené environmentálnymi faktormi ako mechanické zostrih, vďaka čomu je preferovanou voľbou pre kritické alebo dlhé - projekty zostrihového kábla z optických vlákien.

Pevnosť a výkon z optického materiálu

Káble z optických vlákien používajú sklenené alebo plastové vlákna, ktoré ponúkajú vysokú pevnosť v ťahu a flexibilitu. Moderné single - vlákna režimu môžu prenášať údaje na 100 kilometrov s minimálnou stratou, vďaka čomu sú ideálne pre chrbticové siete. Proces zostrihu zachováva tieto vlastnosti zabezpečením, aby spojené vlákna zachovali svoju silu a výkon.

Zdroj: Optická komunikácia Corning, štandardy TIA

Pochopením účelu a dôležitosti zostrihu káblových káblov vlákien môžete robiť informované rozhodnutia o návrhu siete, údržbe a vylepšeniach. Správne spojenie zaisťuje, že vaše káble z optických vlákien poskytujú rýchlosť, spoľahlivosť a výkon potrebnú pre dnešný digitálny svet.

Metódy zostrihu vlákien

Keď pracujete s káblom z optického vlákna, musíte si zvoliť správnu metódu zostrihu pre svoj projekt. Dve hlavné techniky sú fúzny zostrih a mechanické zostrih. Každá metóda má jedinečné kroky, nástroje a výkonnostné charakteristiky. Pochopenie týchto rozdielov vám pomôže vybrať najlepší prístup pre potreby vašej siete.

Fúzia

Zosilnenie fúzie vytvára trvalú molekulárnu väzbu medzi dvoma koncami vlákien. Túto metódu používate, keď potrebujete silné, nízke - stratové pripojenie, ktoré bude trvať roky. Fusion zostrih je priemyselný štandard pre vysoké - rýchlosť, dlhé - siete vzdialenosti.

Proces zostrihu fúzie:

• Pripravte kábel a odložte vlákno, aby ste odhalili holé sklo.
• Koniec vlákniny dôkladne vyčistite, aby ste odstránili akýkoľvek prach alebo olej.
• Štiepte konce vlákien a vytvorte plochý kolmý povrch.
• Zarovnajte konce vlákna presne v fúznom zostrihovom stroji.
• Použite elektrický oblúk na spájanie vlákien spolu a vytvorte plynulý spoj.
• Chráňte spojku teplom - zmrštiteľským obalom alebo re - povlakom.
• Otestujte zostrih na stratu a odrazivosť pomocou špecializovaných nástrojov.

Na tento proces potrebujete niekoľko nástrojov:

• Fúzny spojovací stroj
• Štiepka
• Nástroje na stripovanie vlákien
• Obrúsky alkoholu na čistenie
• Ochranné rukávy
• Testované vybavenie ako OTDRS

Tip:Zosilnenie fúzie trvá asi 5 až 10 minút za zostrih. Tento proces si vyžaduje zručnosti a špecializované vybavenie, ale prináša najnižšiu optickú stratu a najvyššiu trvanlivosť.

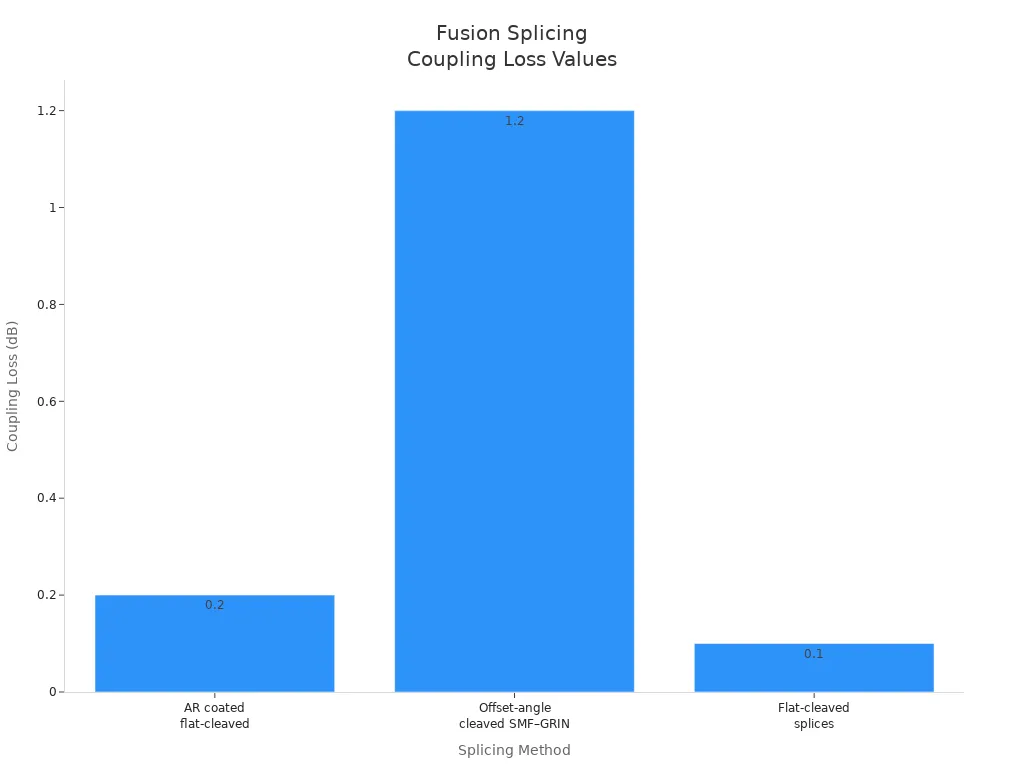

Zosilnenie fúzie spôsobuje extrémne nízku stratu inzercie, často už len 0,02 dB. Táto účinnosť je ideálna pre chrbtice a dátové centrá. Splica odoláva zmenám v životnom prostredí a mechanickému stresu, čím sa v priebehu času zabezpečuje spoľahlivý výkon.

Mechanické spojenie

Mechanické zostrihanie spája skôr dva konce vlákien pomocou zarovnaného svietidla a gélu zodpovedajúceho indexu, a nie teplo. Túto metódu môžete dokončiť rýchlo, vďaka čomu je užitočná pre núdzové opravy alebo dočasné pripojenia.

Kontaktovať teraz

Mechanické zostrihové kroky:

• Odložte ochranné povlaky z koncov vlákien.
• Štiepte vlákna a vytvorte čisté ploché konce.
• Zarovnajte konce vlákna v mechanickej spojovacej jednotke.
• Na zníženie straty signálu aplikujte gél alebo epoxid indexu.
• Zaistite vlákna v spojovom podnose a zatvoríte, aby ste chránili pred vlhkosťou.

Mechanické zostrihanie vyžaduje menej nástrojov:

• Štiepka vlákien
• Nástroje na odstraňovanie
• Súprava mechanického zostrihu
• Indexový gél
• Zostrihový podnos

Za pár minút môžete dokončiť mechanický spoj. Táto metóda nevyžaduje elektrinu ani drahé stroje, takže funguje dobre v teréne alebo pre malé pracovné miesta. Mechanické zostrih však zvyčajne vedie k vyššej strate vloženia, okolo 0,2 až 0,3 dB, a spojenie je menej odolné ako fúzny spoj.

Poznámka:Mechanické zostrihanie je najlepšie pre krátke - odkazy na vzdialenosti, siete v miestnej oblasti alebo situácie, keď potrebujete rýchlu a dočasnú opravu.

Porovnanie metód

Výber medzi fúziou a mechanickým zostrihom závisí od cieľov, rozpočtu a potrieb výkonu vášho projektu. Tu je priame porovnanie, ktoré vám pomôže rozhodnúť sa:

Fúzne zostrih vám poskytuje najlepší výkon a spoľahlivosť pre inštalácie z optických káblov vlákien. Získate minimálnu stratu signálu a spojenie, ktoré stojí v tvrdom prostredí.

Mechanické zostrihanie ponúka rýchlosť a pohodlie. Môžete ho použiť na rýchle opravy alebo ak potrebujete dočasne pripojiť káble z optických vlákien.

Fusion Osip si vyžaduje väčšiu investíciu do vybavenia a výcviku, ale oplatí sa v dlhom - termínovej stabilite siete.

Mechanické zostrihové náklady sú vopred menej, ale v priebehu času môžete vidieť vyššie potreby údržby a väčšiu stratu signálu.

🛠️ Pro Tip:Pre misiu - kritické siete alebo long - haul optické káblové spúšťače vlákien vždy vyberte Fusion Osip. Používajte mechanické zostrih pre rýchle opravy alebo ak potrebujete rýchlo obnoviť servis.

Technológia zostrihu optických vlákien sa neustále vyvíja. Výrobcovia teraz pridávajú funkcie ako AI - riadené zarovnanie a automatizované testovanie na fúzne zostrihovače. Tieto pokroky zlepšujú efektívnosť a znižujú chyby, čo vám pomôže vytvárať spoľahlivejšie siete.

Pochopením silných stránok a obmedzení každej metódy zostrihu môžete robiť informované rozhodnutia, ktoré zodpovedajú požiadavkám vašej siete. Či už potrebujete rýchlosť, trvanlivosť alebo úspory nákladov, správny proces zostrihu zaisťuje, že vaše káble z optických vlákien poskytujú najvyšší výkon.

Zostrihové nástroje a príprava

Základné nástroje

Na dosiahnutie spoľahlivých výsledkov zostrihu s optickým káblom potrebujete správne nástroje. Priemyselné pokyny odporúčajú súbor špecializovaných nástrojov, ktoré vám pomôžu udržať presnosť a konzistentnosť počas celého procesu zostrihu. Tu sú základné nástroje, ktoré by ste mali mať po ruke:

• Fúzový zostrih
• Štiepka vlákien
• Striptérky (vrátane striptérov optických vlákien a rezačiek členov sily)
• Lokalizátor vizuálneho porúch
• Čistiace nástroje (Lint - bezplatné obrúsky, izopropylalkohol, roztok čistiaceho prostriedku z optických vlákien)
• Ochranný rukáv
• Bezpečnostné okuliare
• Pracovná rohož
• Kontajner vlákna

Každý nástroj hrá rozhodujúcu úlohu. Napríklad fúzny zostrih zaisťuje silné, nízke - spojenie, zatiaľ čo štiepok vlákna poskytuje čistý, kolmý rez pre optimálne zarovnanie jadra. Čistiace nástroje odstraňujú prach a olej, čo inak môže spôsobiť stratu signálu. Bezpečnostné okuliare a kontajner na črep vlákna vás chránia pred fragmentmi ostrého skla.

Tip:Použitím vysokej - kvality, dobre - udržiavané nástroje znižuje riziko zlého zostrihu a pomáha vám vyhnúť sa bežným chybám, ako sú kontaminované konektory alebo zlé zarovnanie vlákien.

Príprava na koncový vlákn

Správny prípravok na konci vlákien priamo ovplyvňuje kvalitu a spoľahlivosť vašich zostrihových prác. Ak chcete maximalizovať jadro - na - Kontakt, musíte presné odstrániť vlákno. To znižuje útlm a zlepšuje kvalitu zostrihu. Vždy dodržiavajte priemyselné štandardy pre odstraňovanie a čistiace káble z optických vlákien. Čisté, dobre - Pripravené konce vlákien minimalizujú stratu svetla a spätný odraz, čo vedie k lepšiemu výkonu siete.

• Presné stripovanie zaisťuje, že jadro vlákna dokonale zarovná.
• Čisté konce vlákien bránia kontaminantom v interferovaní so spojom.
• Dôsledná príprava znižuje riziko vysokej straty zostrihu a prestoje siete.

Preskočenie týchto krokov môže mať za následok zlé zostrih, zvýšenú stratu signálu a nespoľahlivé spojenia. Vždy by ste mali otestovať svoje zostrihy, aby ste potvrdili nízku stratu a vysoký výkon.

Tipy na bezpečnosť

Práca s káblami z optických vlákien si vyžaduje prísne bezpečnostné opatrenia. Zvládate ostré sklenené vlákna a chemikálie, takže musíte chrániť seba a svoj pracovný priestor. Postupujte podľa týchto osvedčených postupov:

• Vždy noste bezpečnostné okuliare s bočnými štítmi, aby ste chránili vaše oči pred vláknami.
• Udržiavajte jedlo a nápoje mimo pracovného priestoru, aby ste zabránili náhodnému požitiu častíc vlákien.
• Vyskytvte všetky útržky z vlákien v určenom nádobe.
• Pred začatím procesu zostrihu odpojte všetky zdroje energie.
• Noste jednorazovú laboratórnu zásteru, aby ste udržali vlákniny z oblečenia.
• Po dokončení úloh dôkladne vyčistite svoju pracovnú oblasť.

🛡️ Výstraha:Zanedbanie bezpečnosti môže viesť k vážnym zraneniam. Vždy postupujte podľa odporúčaných postupov a používajte osobné ochranné vybavenie.

Výhody a výzvy zostrihu

Výhody

Pri použití zostrihu káblov pre siete káblových káblov vlákna získate niekoľko kľúčových výhod. Fúzne zostrih minimalizuje stratu signálu počas prenosu, čo zvyšuje celkový výkon siete. Táto metóda prináša najnižšiu optickú stratu, vďaka čomu je ideálna pre Long - komunikácia na vzdialenosť, kde je vysoká sila signálu kritická. Máte tiež úžitok zo spoľahlivosti zostrihu fúzie, ktorá zaisťuje silné a trvalé spojenia, ktoré odolávajú environmentálnemu stresu.

• Fúzny zostrih poskytuje najspoľahlivejšie a najodolnejšie spojenia pre vlákninu.
• Môžete dosiahnuť vysokú kvalitu signálu s minimálnou stratou, dokonca aj na veľké vzdialenosti.
• Mechanické zostrihanie ponúka nižšie počiatočné investície, vďaka čomu je vhodná pre rýchle opravy alebo dočasné nastavenia.
• V priebehu času sa zostrihovanie fúzie stáva nákladom - efektívne na pripojenie, najmä vo veľkých projektoch -.

Presné zostrih tiež zvyšuje dlhý - trvanlivosť vašej siete. To znižuje potrebu častých opráv a znižuje prevádzkové náklady. Svoju sieť môžete ľahko rozšíriť pridaním nových pripojení alebo zvýšením šírky pásma bez toho, aby ste nahradili existujúce káble z optických vlákien.

Nevýhody

Napriek svojim výhodám predstavuje zostrih káblov niekoľko výziev. Tieto problémy musíte vyriešiť, aby ste si udržali spoľahlivosť siete.

Potrebujete pravidelné kontroly a správne utesnenie, aby ste zabránili infiltrácii vlhkosti. High - Kvalitné tesnenia a pevne zapečatené vstupné body chránia vaše zostrihy. Vždy sa zameriavajte na environmentálne faktory, aby ste udržali integritu vašej siete vlákien.

Zostrih v porovnaní s výmenou

Často čelíte voľbe medzi zostrihom kábla a výmenou celého kábla optického vlákna. Zostrihanie ponúka jasné výhody v mnohých scenároch:

• Poškodený kábel môžete opraviť rýchlo bez výmeny úplnej výmeny.
• Zostrihanie vám umožňuje pripojiť sa k dvoma káblom na rozšírenie dĺžky vašej siete.
• Dočasné spojenia sú možné pri mechanickom zostrihu, šetrení času a zdrojov.

Napríklad, ak je kábel poškodený konštrukciou alebo hlodavcami, zostrihovanie obnovuje servis rýchlejšie a za nižšie náklady, ako je výmena celej čiary. Vo veľkých - projektoch stupnice zostrihovanie znižuje náklady na pripojenie v priebehu času. Nasledujúca tabuľka porovnáva dôsledky nákladov:

Mali by ste zvoliť zostrih, keď potrebujete rýchle, náklady - Efektívne riešenie pre opravy, rozšírenia alebo dočasné nastavenia. Výmena celého kábla má zmysel iba vtedy, keď je poškodenie rozsiahle alebo je infraštruktúra zastaraná.

📝 Poznámka:Pravidelná údržba vrátane inšpekcií a správneho tesnenia zaisťuje, že váš proces zostrihu poskytuje dlhé - pojem spoľahlivosť a výkon.

Referencie:

Optická komunikácia

Asociácia telekomunikačného priemyslu (TIA)

Medzinárodná elektrotechnická komisia (IEC)

Môžete efektívne spájať optický kábel vlákna so správnym prístupom. Zostrihanie ponúka praktické riešenie pre opravy a vylepšenia siete. Zvážiť

Tieto kľúčové body:

Fúzne zostrihovanie dodáva takmer dokonalé spojenia s minimálnou stratou svetla, zatiaľ čo mechanické zostrih je rýchlejšie, ale zavádza väčšiu stratu signálu.

Presné štiepenie vlákien, vizuálna kontrola a dôkladné testovanie -, napríklad použitie OTDR -, sú nevyhnutné pre zabezpečenie kvality.

Pred začiatkom vždy zvážte výhody a výzvy. Ak sa cítite neistí, poraďte sa s profesionálom a chránite výkon svojej vláknitej siete.

Kontaktovať teraz

Často

Môžete spájať akýkoľvek typ optického kábla vlákien?

Môžete spájať väčšinu káblov z optických vlákien vrátane režimu Single - a multi - typy režimu. Pred spustením káblového zostrihu vždy skontrolujte kompatibilitu. Niektoré špeciálne vlákna môžu vyžadovať jedinečné nástroje alebo postupy.

Prečo je spojenie záleží na sieťových projektoch?

Zostrihovanie zaisťuje, že vaša sieťová infraštruktúra zostáva spoľahlivá a efektívna. Obnovíte poškodené pripojenia a rozširujete káblové spúšťanie bez výmeny celých sekcií. Tento proces podporuje vysoké - prenos rýchlosti a minimalizuje prestoje.

Čo spôsobuje zlyhanie zostrihu?

Spojenie zlyhá, keď nesprávne zarovnávate vlákna, používate špinavé nástroje alebo vystavujete kĺb vlhkosti. Musíte sa riadiť osvedčenými postupmi a použiť správne vybavenie na dosiahnutie úspešného zostrihu.

Ako testujete spojku z optických vlákien?

Otestujete spojku kábla pomocou optickej časovej domény reflupeter (OTDR). Toto zariadenie meria stratu signálu a overuje integritu vášho sieťového pripojenia. Po zostrihu vždy testujte, aby ste potvrdili výkon.

Je zostrihanie lepšie ako výmena poškodeného kábla?

Zostrihanie šetrí čas a peniaze v porovnaní s výmenou celého kábla. Opravujete iba postihnutú sekciu, ktorá udržuje váš sieťový systém plynulo. Výmena je potrebná iba na rozsiahle poškodenie.
