Aerial - Obrázok -8 Kábel vlákien (Gyftc8f)
Úvod produktu
Kábel obsahuje prierezový profil „Obrázok -8“, ktorý obsahuje tri odlišné komponenty: hlavné telo, krk odpruženia a výstuž.
Hlavné telo: Jadro prijíma strednú štruktúru voľnej trubice. Ako jadro optického jadra vlákien sa podáva priama vyrovnaná voľná trubica naplnená optickými vláknami a tixotropnou plniacou zlúčeninou.
Vrstvy posilnenia:
Páska zo sklenených vlákien je pozdĺžne omotaná okolo jadra ako sekundárna výstuž.
Vonkajší plášť PE sa vylučuje cez pásku zo sklenených vlákien na mechanickú a environmentálnu ochranu.
Krík suspenzie **: Vysoko pevná nekovová zosilňovacia tyč (FRP, plast zosilnená vlákninou) je vertikálne položená s hlavným telom. Táto tyč FRP pôsobí ako primárny komponent, ktorý nosí zaťaženie, čo umožňuje, aby kábel podporoval pre letecké inštalácie.
1- člen
2- web
3- optické vlákno
4- zlúčenina na výplň trubice
5- voľná trubica
6- pomocný posilňovač
7- Vonkajší plášť
8- Vonkajší plášť
Funkcie
Dokáže si požičať polohu Pole Pole Pole a odstrániť inštaláciu oceľového pramene. V porovnaní s tradičným nepodporujúcim káblom optických vlákien, ktoré nepodporujú, môžu byť komplexné náklady znížené o viac ako 50%
Všetka stredná nekovová štruktúra, aby sa zabránilo silnej elektrickej erózii a vniknutiu bleskov v prírodnom prostredí, vysokej bezpečnostnej výkonnosti
Podporuje sebapoškodzovanie nad hlavou, ktoré leží do vzdialenosti 100 m, s vysokou efektívnosťou výstavby
Malá veľkosť štruktúry, ľahká hmotnosť, pohodlná konštrukcia
Technické charakteristiky (Gyfxtc8f)
|
Počítanie vlákien |
Min.Bend Radius (mm) |
Priemer kábla (mm) |
Váha (Kg/km) |
Pevnosť v ťahu Dlhé/krátkodobé (n) |
Rozdrviť Dlhé/krátkodobé (N/100 mm) |
|
|
Počas inštalácie |
Po inštalácii |
|||||
|
2~12 |
25D |
12.5D |
6.7×13.9 |
76 |
300/1000 |
300/1000 |
Výkon prenosu vlákien
|
Optické vlákno (db/km) |
62,5um (850 nm/1300 nm) |
50um (850 nm/1300 nm) |
G.652 (1310nm/1550nm) |
G.655 (1550nm/1625nm) |
|
Maximálny útlm |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
Typická hodnota |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
2. Vyššie uvedené parametre sú typickou hodnotou;
3. Špecifikácia káblov je možné navrhnúť podľa požiadaviek zákazníka.
• Vidiecke oblasti, horské oblasti, predmestia a ďalšie oblasti, v ktorých sú zdroje na kladenie nedostatočné
• štandardná dĺžka: 2, 000 m; K dispozícii sú aj ďalšie dĺžky.
• Káble sú zabalené do drevených bubnov, môžu byť založené aj na požiadavkách zákazníka.

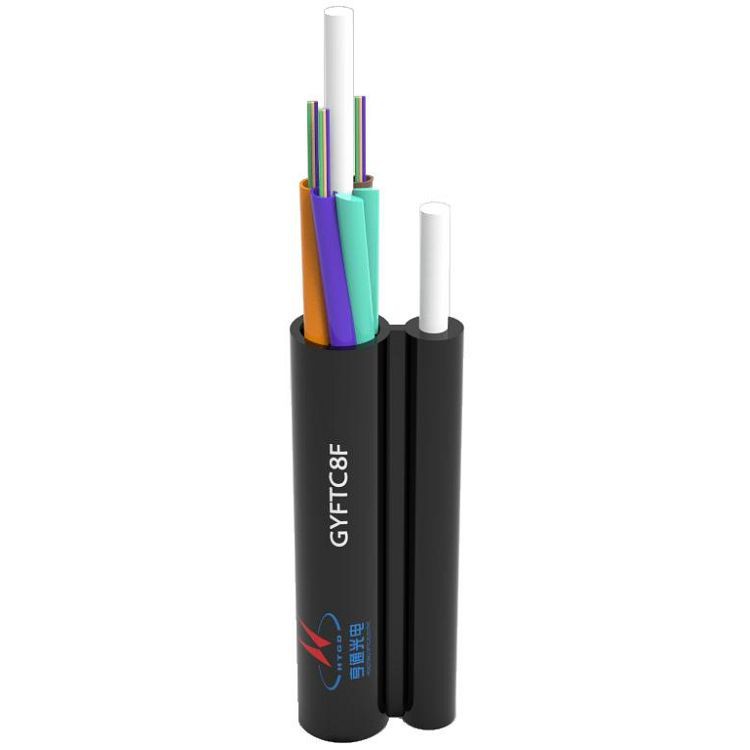

Gyftc8f
Optický kábel je vybavený obrázkom -8 prierezovým profilom a obsahuje tri odlišné komponenty: hlavná časť tela, sekcia Messenger a člen posilnenia.
Káblové jadro v hlavnom tele prijíma voľnú trubicu uviaznutú štruktúru. Viac ako člen nekovej pevnosti (FRP) sú koncentricky uviaznuté viacero trubíc PBT. Každá trubica obsahuje optické vlákna ponorené do gélu na ochranu. Celá zostava jadra je zapuzdrená zlúčeninou blokujúcou vodu a plášťom extrudovaným vonkajším plášťom PE (polyetylénu).
Najmä vysokovýkonný oceľový zosilňovací prístroj prechádza vertikálne rovnobežne s hlavným telom v časti Messenger. Tento dvojzložkový dizajn poskytuje mechanickú podporu pre leteckú inštaláciu, ktorá umožňuje káblu udržiavať štrukturálnu integritu, zatiaľ čo je zavesená medzi pólmi alebo vežami. Kábel využíva celú dialektrickú konštrukciu (plne nekovový dizajn), ktorá poskytuje prirodzenú imunitu interferencie elektrického vedenia a prenosové vedenia vyvolané bleskom. Tento dielektrický dizajn zaisťuje spoľahlivý výkon vo vysokej napätí koridorov (až do 500 kV prenosových vedení) a bleskové prostredie pri zachovaní integrity signálu prostredníctvom vynikajúcej odolnosti voči EMI.

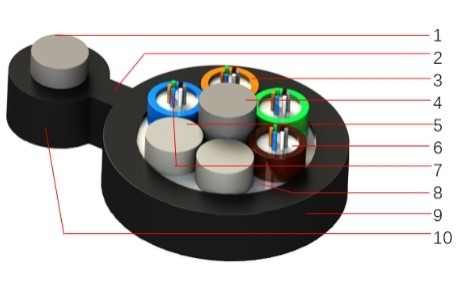

1- člen
2- web
3- voľná trubica
4- člen
5- plnivá tyč
6- zlúčenina na výplň trubice
7- optické vlákno
8- zlúčenina na výplň kábla
9- Vonkajší plášť
10- Vonkajší plášť
Funkcie
Dokáže si požičať polohu Pole Pole Pole a odstrániť inštaláciu oceľového pramene. V porovnaní s tradičným nepodporujúcim káblom optických vlákien, ktoré nepodporujú, môžu byť komplexné náklady znížené o viac ako 50%
Všetka stredná nekovová štruktúra, aby sa zabránilo silnej elektrickej erózii a vniknutiu bleskov v prírodnom prostredí, vysokej bezpečnostnej výkonnosti
Podporuje sebapoškodzovanie nad hlavou, ktoré leží do vzdialenosti 100 m, s vysokou efektívnosťou výstavby
Lout Set vrstva skrútená štruktúra, štruktúra jadra kábla je stabilnejšia, s lepším vysokým a nízkym výkonom
Technické charakteristiky (Gyftc8f)
|
Počítanie vlákien |
Min.Bend Radius (mm) |
Priemer kábla (mm) |
Váha (Kg/km) |
Pevnosť v ťahu Dlhé/krátkodobé (n) |
Rozdrviť Dlhé/krátkodobé (N/100 mm) |
|
|
Počas inštalácie |
Po inštalácii |
|||||
|
2~36 |
25D |
12.5D |
9.6×16.8 |
126 |
600/1500 |
300/1000 |
|
38~72 |
25D |
12.5D |
10.8×18 |
150 |
600/1500 |
300/1000 |
Výkon prenosu vlákien
|
Optické vlákno (db/km) |
62,5um (850 nm/1300 nm) |
50um (850 nm/1300 nm) |
G.652 (1310nm/1550nm) |
G.655 (1550nm/1625nm) |
|
Maximálny útlm |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
Typická hodnota |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
2. Vyššie uvedené parametre sú typickou hodnotou;
3. Špecifikácia káblov je možné navrhnúť podľa požiadaviek zákazníka.
• Vidiecke oblasti, horské oblasti, predmestia a ďalšie oblasti, v ktorých sú zdroje na kladenie nedostatočné
• štandardná dĺžka: 2, 000 m; K dispozícii sú aj ďalšie dĺžky.
• Káble sú zabalené do drevených bubnov, môžu byť založené aj na požiadavkách zákazníka.
