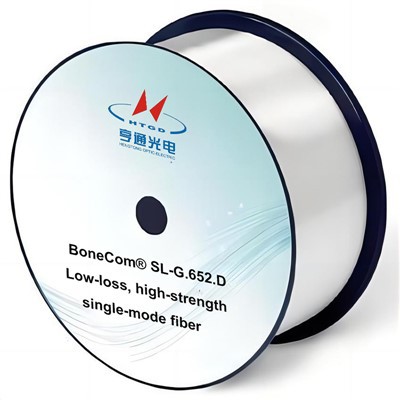

BoneCom® Konvenčné jednovidové vlákno G.652.D
Výkon produktu
Širší rozsah vlnových dĺžok pre vysokorýchlostné siete.
Charakteristiky presného priemeru poľa (MFD) zaisťujú nízke straty v spoji a dobrú kompatibilitu.
Aplikačné scenáre
100G a B100G vysokorýchlostné chrbticové siete na dlhé vzdialenosti.
Vysokopásmové siete metra a prístupové siete.
Špecifikácia produktu
|
Charakteristika |
Podmienky |
Jednotky |
Špecifikované hodnoty |
|
Optické charakteristiky |
|||
|
Útlm |
1310 nm |
dB/km |
Menšie alebo rovné 0.350 |
|
1383 nm |
dB/km |
Menšie alebo rovné 0.340 |
|
|
1550 nm |
dB/km |
Menšie alebo rovné 0.210 |
|
|
1625 nm |
dB/km |
Menšie alebo rovné 0.240 |
|
|
Relatívny útlm vlnovej dĺžky sa mení |
1310nm VS. 1285-1330 mn |
dB/km |
Menšie alebo rovné 0.04 |
|
1550nm VS. 1525-1575 mn |
dB/km |
Menšie alebo rovné 0.03 |
|
|
Vlnová dĺžka s nulovou disperziou (λ0) |
- |
nm |
1300-1324 |
|
Sklon nulového rozptylu |
- |
ps/nm2· km |
0.073-0.092 |
|
Disperzia |
1550 nm |
PS/NM·km |
13.3-18.6 |
|
1625 nm |
ps/nm·km |
17.2-23.7 |
|
|
PMD |
- |
PS/√km |
Menšie alebo rovné 0.15 |
|
Medzná vlnová dĺžka kábla (λCc) |
- |
Nm |
Menšie alebo rovné 1260 |
|
Priemer poľa režimu (MFD) |
1310 nm |
μm |
9.2±0.4 |
|
1550 min |
μm |
10.4±0.5 |
|
|
Diskontinuita útlmu |
1310 nm |
Db |
Menšie alebo rovné 0.03 |
|
1550 min |
dB |
Menšie alebo rovné 0.05 |
|
|
Tlmenie obojsmerného koncového rozdielu |
1310 nm |
dB/km |
Menšie alebo rovné 0.04 |
|
1550 nm |
dB/km |
Menšie alebo rovné 0.04 |
|
|
Geometrické charakteristiky |
|||
|
Priemer obkladu |
μm |
125±0.7 |
|
|
Nekruhový plášť |
% |
Menšie alebo rovné 1.0 |
|
|
Chyba sústrednosti plášťa jadra |
μm |
Menšie alebo rovné 0.6 |
|
|
Priemer povlaku |
μm |
242±7 |
|
|
200±10 |
|||
|
Chyba sústrednosti náteru a obkladu |
μm |
Menšie alebo rovné 12 |
|
|
Curl (polomer) |
m |
Väčšie alebo rovné 4 |
|
|
Vlastnosti prostredia 1550nm & 1625nm |
|||
|
Teplotná závislosť indukovaný útlm |
-60 stupeň až +85 stupeň |
dB/km |
Menšie alebo rovné 0.03 |
|
Útlm indukovaný závislosťou od vlhkého tepla |
85 stupňov a 85 % RH počas 30 dní |
dB/km |
Menšie alebo rovné 0.03 |
|
Watersoak Dependence Induced Atenuation |
23 stupňov počas 30 dní |
dB/km |
Menšie alebo rovné 0.03 |
|
Útlm vyvolaný suchým teplom |
85 stupňov počas 30 dní |
dB/km |
Menšie alebo rovné 0.03 |
|
Mechanické vlastnosti |
|||
|
Skríning napätia* |
- |
GPa |
0.69 |
|
- |
kpsi |
100 |
|
|
Náter Pásik Sila |
špičková sila |
N |
1.3-8.9 |
|
typická priemerná sila |
N |
1.0-5.0 |
|
|
Pevnosť v ťahu |
Weberova pravdepodobnosť 50 % |
GPa |
Väčšie alebo rovné 4.00 |
|
Weberova pravdepodobnosť 15 % |
GPa |
Väčšie alebo rovné 3,20 |
|
|
Dynamický parameter únavy (čd) |
- |
- |
Väčšie alebo rovné 20 |
|
Útlm indukovaný makro-ohybom |
|||
|
Ø60 mm × 100 |
1550 nm |
Db |
Menšie alebo rovné 0.05 |
|
1625 nm |
Db |
Menšie alebo rovné 0.05 |
|
|
Ø20 mm × 1 |
1550 nm |
Db |
Menšie alebo rovné 0.05 |
|
1625 nm |
Db |
Menšie alebo rovné 0.05 |
|
|
* K dispozícii sú produkty s vyšším skríningovým napätím. |
|||
